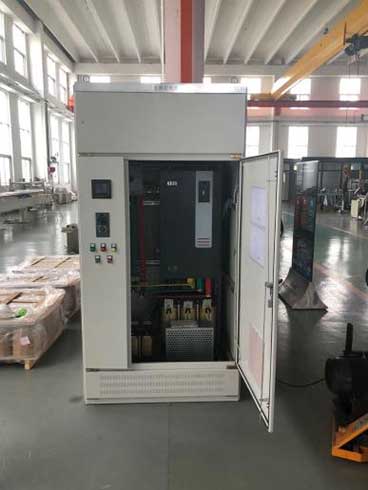

ILArmadio di controllo elettricoè un dispositivo dedicato che controlla l'avvio e l'arresto dell'unità elettropompa sommergibile (ESP), ne monitora e registra lo stato operativo ed esegue automaticamente la protezione dallo spegnimento quando si verificano condizioni anomale durante il funzionamento. Attualmente vengono comunemente utilizzati quattro tipi di armadi di controllo: armadi di controllo a frequenza di potenza, armadi di controllo ad avviamento graduale, armadi di controllo a frequenza variabile a bassa tensione e armadi di controllo a frequenza variabile a media tensione.
Standard internazionale: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
Standard nazionale: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1
Standard di settore: API RP 11S1, API 14F
Standard aziendale: AT-ST-013
Protezione dalla tensione di alimentazione
Protezione corrente trifase
Protezione da sovraccarico
Protezione da sottocarico
Protezione da sottotensione
Inizio ritardato
Spegnimento ritardato
Registrazione corrente
| Modello e specifiche | Corrente nominale (A) | Tensione nominale (V) | A (larghezza) × B (profondità) × H (altezza) |
| Classe 1,2 kV | 50、80、100、120、150 | 1140 | 460×520×1500 |
| Classe 2,5 kV | 50、80、100、120、150 | 2500 | 600×630×1700 |
| Classe 3kV | 50、80、100、120、150 | 3000 | 600×630×1700 |
| Classe 3,6 kV | 50、80、100、120、150 | 3600 | 600×630×1700 |
| Modello e specifiche | Corrente nominale (A) | Tensione nominale (V) | A (larghezza) × B (profondità) × H (altezza) |
| Classe 1,2 kV | 50、80、100、120、150 | 1140 | 460×520×1500 |
| Classe 2,3 kV | 50、80、100、120、150 | 2300 | 600×630×1700 |
● Altitudine: ≤2000 m
● Temperatura ambiente: -30 ℃/-22 ℉ — +50 ℃/122 ℉
● Umidità relativa: ≤85%
●Privo di sostanze infiammabili ed esplosive, gas corrosivi per l'isolamento e polvere conduttiva
●Installato in luoghi esenti da forti vibrazioni, con inclinazione verticale ≤ 5°
| NO. | Nome del parametro | Dati |
| 1 | Tensione di ingresso nominale | 380 V – 480 V±10%,3P 380 V – 480 V ±10%, trifase |
| 2 | Frequenza di ingresso nominale | 50Hz±10% |
| 3 | Frequenza di uscita | 0 - 120 Hz, regolabile |
| 4 | Risoluzione della frequenza di uscita | 0,01 Hz |
| 5 | Controllare la tensione di alimentazione | AC220V |
| 6 | Potenza di uscita nominale | 110 kW–630 kW |
| 7 | Corrente di uscita nominale | 215A–1188A |
| 8 | Intervallo di tensione di uscita | 0 - Tensione in ingresso |
| 9 | Tipo di raddrizzatore | 6 - raddrizzatore a diodi a impulsi |
| 10 | Tipo di transistor inverter | IGBT |
| 11 | Interfaccia di comunicazione esterna | RS485, RS232 |
| 12 | Modello di comunicazione esterna | Cavo |
| 13 | Funzione di protezione | Sovraccarico, sottocarico, cortocircuito, perdita di fase, sovratemperatura |
| 14 | Metodo di raffreddamento | Raffreddamento ad aria forzata |
| 15 | Fattore di potenza in ingresso | 0.98 |
| 16 | Efficienza | >98% |
| 17 | Filtro di uscita | Onda sinusoidale |
| 18 | Ciclo di lavoro nominale | Continuo |
| 19 | Grado IP/Grado di protezione | IP23 |
| 20 | Capacità di sovraccarico | Coppia nominale 150%, durata 60 s |
| 21 | Temperatura ambiente operativa | -15 ℃ ～ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Temperatura di stoccaggio/trasporto | -40 ℃ ～ 55 ℃ -40 ℉ ~ 131 ℉ |
| 23 | Umidità ambientale | ≤95% (a +20 ℃), senza condensa |
| 24 | Altitudine di installazione | ≤1000m, declassamento richiesto se superato |
| 25 | Componente armonica del lato ingresso | H5=36%,H7=17,8%,H11=8,1%,H13=5,3% |
| 26 | Contenuto armonico del lato ingresso | <5% |
| 27 | Modalità di controllo | V/F multipunto, V/F vettoriale |
| 28 | Modalità di cablaggio di ingresso e uscita | In alto e in alto, in basso e in basso |
| NO. | Nome del parametro | Dati |
| 1 | Tensione di ingresso nominale | 380 V – 690 V ±10%, trifase |
| 2 | Frequenza di ingresso nominale | 50Hz±10% |
| 3 | Frequenza di uscita | 0 - 120 Hz, regolabile |
| 4 | Risoluzione della frequenza di uscita | 0,01 Hz |
| 5 | Controllare la tensione di alimentazione | CA 220 V |
| 6 | Potenza di uscita nominale | 110 kW–900 kW |
| 7 | Corrente di uscita nominale | 202 A–1535 A |
| 8 | Intervallo di tensione di uscita | 0 - Tensione in ingresso |
| 9 | Tipo di raddrizzatore | IGBT |
| 10 | Tipo di transistor inverter | IGBT |
| 11 | Interfaccia di comunicazione esterna | RS485, RS232 |
| 12 | Modalità di comunicazione esterna | Fibra ottica |
| 13 | Funzione di protezione | Sovraccarico, Sottocarico, Cortocircuito, Perdita di fase, Sovratemperatura |
| 14 | Metodo di raffreddamento | Raffreddamento ad aria forzata |
| 15 | Fattore di potenza in ingresso | 0.98 |
| 16 | Efficienza | >98% |
| 17 | Filtro di uscita | Onda sinusoidale |
| 18 | Ciclo di lavoro nominale | Continuo |
| 19 | Grado IP/Grado di protezione | IP23 |
| 20 | Capacità di sovraccarico | Coppia nominale 150%, durata 60 s |
| 21 | Temperatura ambiente operativa | -15 ℃ ～ 50 ℃ 5 ℉ ~ 122 ℉ |
| 22 | Temperatura di stoccaggio/trasporto | -40 ℃ ～ 55 ℃ -40 ℉ ~ 131 ℉ |
| 23 | Umidità ambientale | ≤95% (a +20 ℃), senza condensa |
| 24 | Altitudine di installazione | ≤1000 m; se superato è necessario un declassamento |
| 25 | Componente armonica del lato ingresso | 4% |
| 26 | Contenuto armonico del lato ingresso | <5% |
| 27 | Modalità di controllo | V/F multipunto, V/F vettoriale |
| 28 | Modalità di cablaggio di ingresso e uscita | In alto e in alto, in basso e in basso |
| NO. | Nome del parametro | Dati |
| 1 | Tensione di ingresso nominale | 0,6 KV -2,6 KV±10% |
| 2 | Frequenza di ingresso nominale | 50 Hz ± 10% |
| 3 | Frequenza di uscita | 0 - 120 Hz, regolabile |
| 4 | Risoluzione della frequenza di uscita | 0,01 Hz |
| 5 | Controllare la tensione di alimentazione | CA 220 V |
| 6 | Capacità nominale | 45 kVA–300 kVA |
| 7 | Metodo di raffreddamento | Raffreddamento ad aria forzata |
| 8 | Fattore di potenza in ingresso | Superiore a 0,98 con un carico >20%. |
| 9 | Ciclo di lavoro nominale | Continuo |
| 10 | Grado IP/Grado di protezione | IP20 |
| 11 | Capacità di sovraccarico | 120% per 1 ora, 150% per 1 minuto |
| 12 | Temperatura ambiente operativa | -15 ℃ ～ 50 ℃ 5 ℉ ~ 122 ℉ |
| 13 | Temperatura di stoccaggio/trasporto | -40 ℃ ～ 55 ℃ -40 ℉ ~ 131 ℉ |
| 14 | Umidità ambientale | ≤90% (a +20 ℃), senza condensa |
| 15 | Altitudine di installazione | ≤1000 m; se superato è necessario un declassamento |
●L'altitudine non deve superare i 1000 m; se l'altitudine supera i 1000 m è necessario un declassamento.
●Temperatura ambiente operativa: da -5 ℃ a +40 ℃, temperatura media giornaliera non superiore a +35 ℃, variazione della temperatura ambiente non superiore a 5 ℃/h. Se la temperatura ambiente supera l'intervallo consentito, è necessario dotare l'apparecchiatura di condizionamento dell'aria adeguata.
●Umidità relativa massima dell'aria ambiente: ≤ 90% (a 20 ℃); ≤ 50% a +40 ℃.
●La fondazione dell'installazione deve essere esente da forti vibrazioni e urti, con un'inclinazione verticale non superiore al 5%.
●L'ambiente operativo deve essere privo di polvere conduttiva o esplosiva e privo di gas o vapori che corrodono i metalli o danneggiano l'isolamento.
●La fluttuazione continua della tensione dell'alimentatore CA in ingresso non deve superare il ±10% del valore nominale.
●Intervallo di fluttuazione della frequenza della rete elettrica CA: 45 Hz–55 Hz, con un tasso di variazione della frequenza non superiore a ±1% al secondo.
●Per uso interno solo con una buona ventilazione; gli spazi liberi sopra e intorno al dispositivo devono essere ≥ 700 mm.
●Dotato di protezioni tra cui sovratensione, sottotensione, sovracorrente, perdita di fase e cortocircuito.
●Dotato di display LED per mostrare la corrente di uscita, la tensione, la frequenza, ecc.
●I parametri di sistema possono essere impostati tramite la tastiera.
●Può funzionare sia in modalità a frequenza variabile che in modalità a frequenza industriale.
●Nel funzionamento a frequenza variabile, la modalità di funzionamento può essere manuale o automatica.
●L'ora di inizio e la frequenza operativa possono essere impostate arbitrariamente.
Q1: Per quali apparecchiature viene utilizzato principalmente l'armadio di controllo elettrico con azionamento a velocità variabile?
A1: Questo armadio di controllo con azionamento a velocità variabile è un'attrezzatura di supporto speciale per tutti i tipi di pompe sommergibili, come pompe ad alta temperatura, pompe per pozzi profondi e pompe di aspirazione del fiume. Si adatta alla distribuzione dell'acqua nei giacimenti petroliferi, alla fornitura di acqua di pozzi profondi e ai progetti di presa dell'acqua fluviale.
D2: Quali sono i principali vantaggi del controllo della conversione di frequenza rispetto al tradizionale controllo a velocità fissa?
A2: Rispetto alle tradizionali centraline di controllo a velocità fissa, ilArmadio di controllo elettrico con azionamento a velocità variabilepuò regolare liberamente la velocità della pompa secondo necessità. Risparmia più energia, riduce l'usura delle apparecchiature con l'avvio graduale e dispone di una protezione di sicurezza completa, rendendo il funzionamento della pompa più stabile, sicuro e con risparmio energetico.
Q3: Questo quadro elettrico può adattarsi agli ambienti di lavoro esterni difficili?
R3: Sì. Questo armadio di controllo elettrico adotta un guscio industriale sigillato e parti interne di alta qualità. È antipolvere, impermeabile e anti-interferenza e può funzionare stabilmente in ambienti umidi, polverosi e all'aperto per progetti di giacimenti petroliferi, pozzi d'acqua e di presa dell'acqua fluviale.

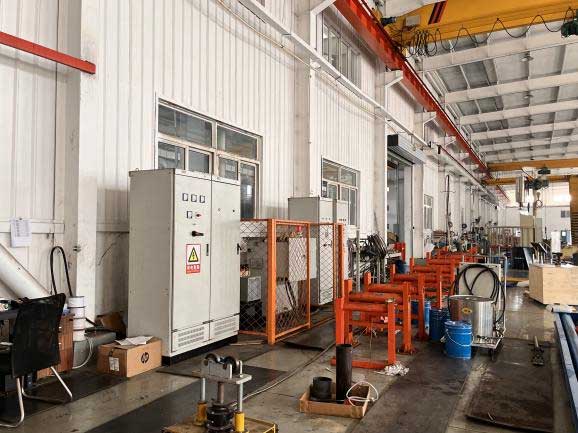

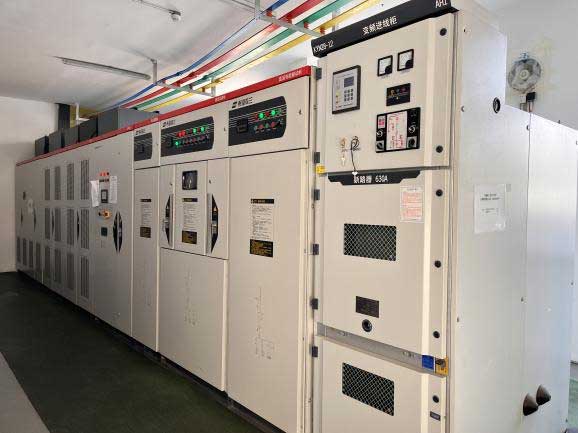

Seguiamo un rigoroso controllo di qualità per ogni armadio di controllo elettrico con azionamento a velocità variabile. A differenza della normale ispezione di singole parti, tutti i nostri armadi vengono testati con gruppi di pompe sommergibili abbinati prima della consegna. Ogni apparecchiatura supera il test di funzionamento completo, il test di regolazione della velocità e il test di simulazione del carico. Questo vero e proprio test di abbinamento delle pompe garantisce un perfetto coordinamento tra il quadro elettrico e la pompa. Tutti i prodotti vengono consegnati solo dopo aver superato il test di corrispondenza completo, per garantire un funzionamento sul campo stabile e affidabile.
Abbiamo una ricca esperienza nello sviluppo e nella produzione di apparecchiature di controllo per pompe sommergibili. Tutti i prodotti dell'armadio di controllo elettrico con azionamento a velocità variabile sono rigorosamente testati, con qualità stabile e basso tasso di guasto. Supportiamo parametri e funzioni personalizzati per adattarsi a diverse pompe e condizioni di lavoro. Forniamo consulenza pre-vendita completa, guida in loco e servizi di manutenzione post-vendita. I nostri prodotti sono venduti in tutto il mondo e servono vari progetti di giacimenti petroliferi, pozzi d'acqua e di presa dell'acqua fluviale con soluzioni di controllo stabili e convenienti.
