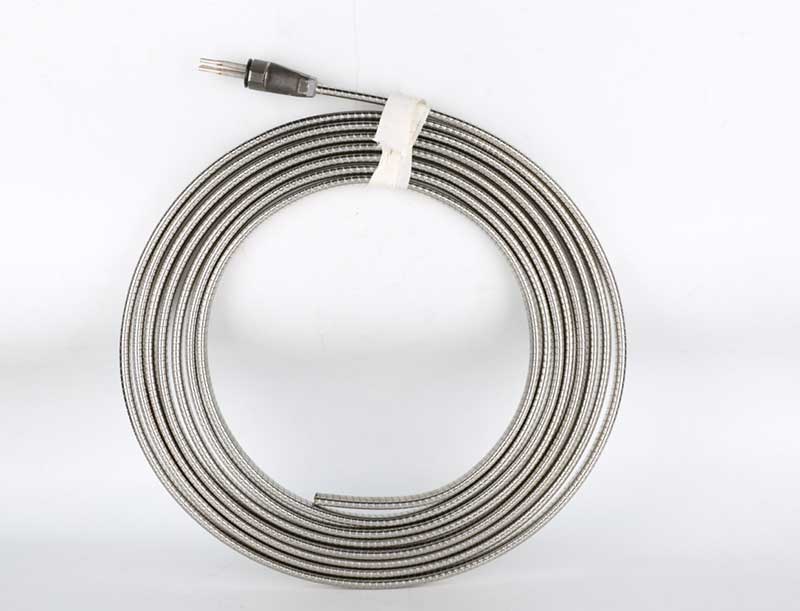

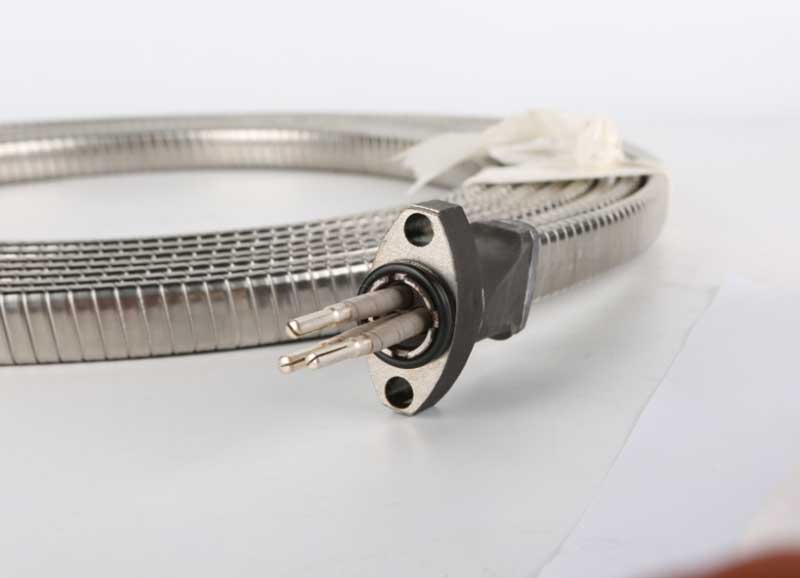

Tianjin AoteCavo armatopresenta resistenza alle alte temperature, resistenza all'olio ed eccellente resistenza all'abrasione. Questa serie di cavi comprende tipi strutturali rotondi e piatti, sviluppati appositamente per ambienti di lavoro difficili nei giacimenti petroliferi. Il suo strato esterno corazzato offre una forte resistenza alla trazione e prestazioni anti-estrusione per evitare danni al nucleo sotterraneo.
Vanta un isolamento elettrico stabile in condizioni di calore elevato e grasso, ampiamente abbinato alle pompe sommerse per olio ESP e alle apparecchiature di estrazione del petrolio a fondo pozzo nei siti di sfruttamento petrolifero globali.
| Serie AWG | Area della sezione trasversale (mm2) | Conteggio dei nuclei | Numero di fili/Diametro nominale del singolo filo（mm） | Classe di tensione nominale (kV) | Temperatura operativa (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54;7/2,50 | ||
| AWG1 | 42 | 3 | 1/7,35;7/2,85 | ||
| AWG0 | 53 | 3 | 1/8.25;7/3.16 |
| Codice | Spiegazione | Abbreviazione | Codice | Spiegazione | Abbreviazione |
| Materiale dello strato isolante | Materiale dello strato di armatura | ||||
| P | Polipropilene (incluso polipropilene modificato) | PP (MPP) | - | Nastro in acciaio zincato | GST |
| E | Gomma etilene propilene | EPDM | M | Nastro Monel | MA |
| YJ | Polietilene reticolato | XLPE | X | Nastro in acciaio inossidabile | SS316 |
| VOI | Pellicola composita Polyimide-F46 + isolamento combinato in gomma etilene-propilene | PI-FEP/EPDM | |||
| YF | Pellicola composita in poliimmide-F46 + isolamento combinato in gomma perfluoroetilene-propilene | PI-FEP | |||
| Materiale dello strato di guaina | Strato treccia (strato di riempimento) | ||||
| Q | Lega di piombo | Lega Pb | Politetrafluoroetilene | PTFE | |
| E | Gomma etilene propilene | EPDM | Nastro in fibra aramidica | A POPPA | |
| H | Polietilene clorosolfonato | CSM | Nastro in fibra di nylon | NFT | |
| F | Gomma perfluoroetilene propilenica | FEP | Polipropilene (strato ammortizzante resistente all'olio) | PP | |
| N | Gomma nitrilica | NBR | |||
| Serie AWG | Dimensione massima | |||||
| Cavo piatto (mm×mm) | Cavo sferico (mm2) | Cavo MLE (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
I cavi ordinari possono subire danni in caso di alte temperature, contaminazione da olio e piegature ripetute. I nostri cavi armati tondi e piatti utilizzano strutture di armatura metallica rinforzata e materiali resistenti alla temperatura e all'usura per ridurre lo stress da flessione e resistere al calore, all'attrito e all'impatto meccanico. Le due opzioni strutturali soddisfano diversi requisiti operativi dinamici, contribuendo a prolungare la durata di servizio e a ridurre i rischi di guasto dei cavi.
Girarecavi armatisono adatti per applicazioni di cablaggio convenzionali come catene portacavi e passerelle portacavi. I cavi armati piatti presentano una struttura compatta per spazi di installazione limitati, comprese teste pozzo strette, apparecchiature compatte e trincee per cavi sotterranei. Le due strutture offrono opzioni di installazione flessibili e semplificano la disposizione e la manutenzione dei cavi.
Realizzati con conduttori a trefoli sottili, strati isolanti resistenti alla temperatura e strutture armate rinforzate, i cavi offrono resistenza alla flessione, resistenza all'usura, resistenza all'estrusione e protezione dagli urti. Lo strato di armatura metallica aiuta a prevenire danni esterni, mentre proprietà opzionali come la resistenza all'olio, alla corrosione e all'invecchiamento consentono l'adattamento ad ambienti difficili, inclusi giacimenti petroliferi e miniere.
I conduttori realizzati con precisione forniscono una conduttività elettrica costante e una ridotta perdita di potenza. Le strutture di schermatura opzionali aiutano a ridurre le interferenze elettromagnetiche, supportando un'alimentazione stabile e la trasmissione del segnale di controllo per le apparecchiature industriali.
Tutti i prodotti seguono procedure di controllo qualità standardizzate durante tutto il processo produttivo. Le ispezioni vengono eseguite dalla verifica delle materie prime e dal monitoraggio della produzione fino ai test sui cavi finiti per garantire prestazioni costanti del prodotto.
Conduttori, materiali isolanti e materiali di rivestimento vengono ispezionati prima della produzione. Vengono utilizzati solo materiali approvati per mantenere una qualità del cavo costante.
I parametri chiave tra cui il diametro del conduttore, lo spessore dell'isolamento e la concentricità della guaina vengono monitorati durante la produzione. Le modifiche al processo vengono eseguite quando necessario per mantenere la coerenza del batch.
I test di routine includono test di resistenza del conduttore, test di resistenza di isolamento, test di tenuta alla tensione, test di scintilla, controllo delle dimensioni e controllo dell'aspetto.
I test personalizzati includono test di fatica alla flessione, test di resistenza alla trazione, test di resistenza all'abrasione, test di invecchiamento ad alta temperatura, test di resistenza all'olio, test di flessibilità a bassa temperatura e test ignifugo.
Su richiesta sono disponibili rapporti di prova completi per l'accettazione del progetto.
Dotata di linee di produzione automatizzate di cavi armati, la nostra fabbrica supporta la produzione in serie di cavi elettrici armati tondi e piatti, compreso lo sviluppo di campioni, ordini personalizzati e fornitura di progetti a lungo termine. Processi di produzione standardizzati, test automatizzati e imballaggi standard per l'esportazione contribuiscono a garantire una consegna coerente.
Automazione Industriale:Linee di produzione automatizzate, robot industriali e applicazioni di cablaggio con movimento ad alta frequenza
Sistemi di catene portacavi:Applicazioni di piegatura continua che richiedono prestazioni del cavo anti-torsione e resistenti all'usura
Attrezzature di sollevamento e sollevamento:Gru a ponte, gru a portale, piattaforme di sollevamento e sistemi di alimentazione mobile
Industria petrolifera e del gas:Attrezzature petrolifere per testa pozzo e fondo pozzo che operano in condizioni di temperatura elevata, contaminazione da olio e abrasione
Industria mineraria e pesante:Macchinari minerari mobili e attrezzature per carichi pesanti che richiedono protezione dagli urti e dall'usura
Attrezzature portuali e logistiche:Macchinari portuali e attrezzature per magazzinaggio automatizzato esposti ad ambienti esterni e rischi di corrosione
Forniamo soluzioni di cavi armati industriali personalizzati in base ai requisiti delle apparecchiature, alla temperatura operativa e alle condizioni di usura. Con le opzioni di cavo armato tondo e piatto, aiutiamo i clienti a selezionare strutture, specifiche e materiali protettivi adeguati.
Supportiamo la personalizzazione OEM/ODM, inclusa la struttura del cavo, i requisiti prestazionali e le quantità di produzione. Processi di produzione standardizzati e capacità produttiva flessibile supportano ordini di piccoli lotti, forniture di grandi volumi e progetti a lungo termine.
Il nostro team tecnico fornisce supporto per la selezione del prodotto e guida all'applicazione per contribuire a ridurre i rischi di selezione dei cavi e i costi di manutenzione. L'esperienza nell'esportazione e il servizio tecnico supportano i clienti globali durante tutto il processo di cooperazione.
Q1: Quali sono i vantaggi della combinazione di cavi armati tondi e piatti?
A1: Le due strutture coprono diverse esigenze di installazione. I cavi armati rotondi forniscono protezione per uso generale e installazione flessibile, mentre i cavi armati piatti sono adatti per spazi limitati come le apparecchiature strette della testa pozzo. La combinazione aiuta a risolvere le sfide legate all’esposizione al calore, all’abrasione, allo spazio di installazione e al movimento dei cavi.
Q2: I cavi sono adatti a piegature ripetute a lungo termine?
R2: Sì. I cavi utilizzano guaine resistenti alla temperatura e strutture armate rinforzate. Sono testati per la fatica da flessione, l'invecchiamento ad alta temperatura e la resistenza all'abrasione per supportare il funzionamento dinamico continuo.
Q3: I cavi possono essere personalizzati per condizioni di lavoro speciali?
R3: Sì. Forniamo la personalizzazione della struttura del cavo, delle specifiche del conduttore e della lunghezza del cavo. Ulteriori opzioni includono resistenza alle alte temperature, resistenza all'usura, resistenza all'olio, ritardante di fiamma e schermatura per diversi ambienti operativi.
Tutti i cavi armati sono sottoposti a controlli focalizzati sulla resistenza alla temperatura, all'usura, all'invecchiamento e alla protezione dagli urti. I prodotti vengono consegnati dopo aver superato i test richiesti.
Le linee di produzione automatizzate supportano la fornitura continua, ordini personalizzati e progetti su larga scala. Forniamo soluzioni di cavi armati per applicazioni industriali che richiedono prestazioni costanti e lunga durata.
