Standard API MLE

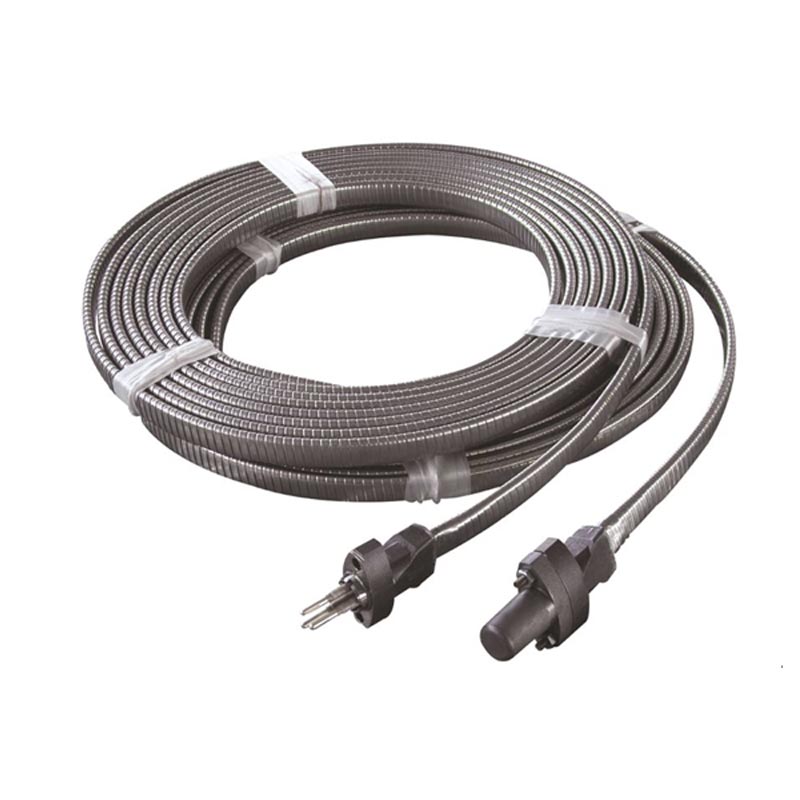

API Standard MLE è un cavo armato piatto specializzato progettato per siti di pozzi petroliferi onshore e supporto offshore piattaforme. Presenta una struttura piana multipolare parallela ed è dotata di nastro in acciaio zincato ad incastro armatura (spessore 0,3 mm, sovrapposizione ≥ 90%), resistente efficacemente agli urti, allo schiacciamento e ai danni dei roditori durante il campo operazioni.

Rispetto ai tradizionali cavi armati rotondi, la sua forma piatta e compatta consente di risparmiare ≥30% di spazio di cablaggio, soprattutto adatto per spazi ridotti per apparecchiature fino a 15 mm e trincee per cavi poco profonde con spazio limitato. Il conduttore è è realizzato in filo intrecciato di rame morbido stagnato e l'isolamento è in polietilene reticolato XLPE, con resistenza all'olio conforme agli standard ASTM D471.

Tutti i prodotti sono sottoposti a rigorosi controlli dell'intero processo in base ai requisiti API. Il nostro magazzino mantiene uno stock di oltre 5000 metri per supportare le esigenze di dispiegamento di emergenza nelle operazioni di perforazione e fratturazione.

Specifiche tecniche

Materiali e processo di produzione

Utilizza conduttori in rame morbido stagnato di elevata purezza con una struttura finemente intrecciata che supporta ≥10 milioni di cicli di piegatura (testato secondo lo standard ISO 1456, il raggio di curvatura è 8 volte il diametro esterno del cavo).

Uno strato isolante in polietilene reticolato XLPE resistente all'olio (secondo la norma ASTM D471, può essere immerso petrolio greggio, salamoia e fluido di fratturazione per periodi prolungati) protegge ciascun nucleo.

Il cavo impiega una doppia struttura di protezione:
Primo strato: armatura in nastro di acciaio ad incastro zincato
Secondo strato: Guaina esterna resistente all'abrasione
Il nostro laboratorio di produzione è dotato di linee di produzione di cavi piatti e armature ad incastro completamente automatizzate. La misurazione del diametro laser in tempo reale e il rilevamento delle scintille vengono implementati in ogni fase di produzione. Ogni lotto di prodotti finiti deve superare 12 punti di controllo di ispezione obbligatori prima di lasciare la fabbrica.

Prestazioni principali e vantaggi competitivi

API Standard MLE, verificato da laboratori di terze parti, possiede i seguenti cinque vantaggi prestazionali principali:

1. Struttura piatta salvaspazio – Con un rapporto d'aspetto fino a 5:1, il design piatto consente di risparmiare ≥30% di spazio di installazione rispetto ai cavi tondi con la stessa sezione trasversale del conduttore, consentendo l'installazione in spazi tra le apparecchiature stretti fino a 15 mm.
2. Protezione meccanica superiore: l'armatura in nastro d'acciaio ad incastro conforme agli standard API protegge efficacemente da urti, schiacciamenti e danni da roditori.
3. Durata di piegatura prolungata – La combinazione di conduttori in rame stagnato finemente intrecciati e una guaina flessibile supporta ≥10 milioni di cicli di piegatura con un raggio di curvatura pari a 8 volte il diametro esterno del cavo, verificato mediante test di fatica a flessione ISO 1456.
4. Resistenza chimica e alla corrosione – L'isolamento e la guaina XLPE sono stati sottoposti a un test di immersione continua di 72 ore.
5. Schermatura contro le interferenze elettromagnetiche – Lo strato di armatura in nastro di acciaio fornisce un'efficacia di schermatura elettromagnetica ≥85%, adattandosi al complesso ambiente elettromagnetico dei giacimenti petroliferi.

Applicazione principale

Lo standard API MLE viene utilizzato in un'ampia gamma di operazioni nei giacimenti di petrolio e gas, tra cui:

Certificazione e conformità

È prodotto secondo un rigoroso sistema di gestione della qualità, rispettando i seguenti standard:

1.Specifica API 7-2
2.API Q1
3.ISO 9001:2015
4.IEC 60092

La nostra fabbrica è sottoposta a controlli annuali da parte di agenzie di controllo di terze parti. Rapporti di prova SGS e ispezione di fabbrica su richiesta possono essere forniti certificati per ogni lotto di prodotti. L'intero processo, dalle materie prime (rame aste) ai cavi finiti, è tracciabile.

Perché scegliere noi

Domande frequenti

Q1. Per cosa viene utilizzato il cavo MLE standard API?

Viene utilizzato principalmente nei sistemi di registrazione dei giacimenti petroliferi, nelle apparecchiature di controllo della testa pozzo, nelle unità cablate, circuiti di strumentazione e altre applicazioni che richiedono un cavo piatto compatto e protetto meccanicamente. Lo è particolarmente adatto per installazioni con spazio limitato e frequente movimento dei cavi.

Q2. Cosa rende lo standard API MLE diverso dai normali cavi piatti?

A differenza dei cavi piatti standard, il nostro prodotto è dotato di un'armatura in acciaio zincato interbloccato e resistente all'olio rivestimento esterno per una maggiore protezione contro schiacciamento, abrasione, impatto e ambienti petroliferi difficili. Suo la costruzione è progettata per applicazioni industriali esigenti in cui l'affidabilità a lungo termine è fondamentale.

Q3. Il cavo può sopportare flessioni e movimenti continui?

SÌ. Il cavo utilizza conduttori flessibili in rame stagnato di Classe 5 e una struttura piatta rinforzata che lo rendono adatto per applicazioni che comportano piegature ripetute, avvolgicavi, catene portacavi e attrezzature mobili per giacimenti petroliferi.

Q4. Lo standard API MLE è adatto agli ambienti esterni dei giacimenti petroliferi?

SÌ. Il cavo è progettato sia per installazioni onshore che offshore. La sua giacca offre eccellenti prestazioni resistenza a olio, umidità, esposizione ai raggi UV, fluidi di perforazione e comuni prodotti chimici industriali, garantendo affidabilità prestazioni in ambienti difficili.

Q5. Quali dimensioni dei conduttori e configurazioni dei nuclei sono disponibili?

Offriamo dimensioni dei conduttori, numeri di nuclei e dimensioni dei cavi personalizzati in base ai requisiti del progetto. Il nostro il team di ingegneri può consigliare la configurazione più adatta in base a tensione, corrente, installazione condizioni e requisiti applicativi.

Q6. Potete produrre cavi MLE standard API personalizzati?

SÌ. Sono disponibili servizi di produzione OEM e personalizzati, tra cui dimensioni del conduttore, numero di nuclei, isolamento materiale, tipo di armatura, materiale del rivestimento esterno, lunghezza del cavo, colore e identificazione specifica del cliente.

D7. Come viene verificata la qualità del prodotto prima della spedizione?

Ogni cavo viene sottoposto a un controllo di qualità completo prima della consegna. I test tipici includono la resistenza del conduttore, resistenza di isolamento, test di resistenza all'alta tensione, controllo dimensionale, controllo dell'integrità dell'armatura, flessione valutazione delle prestazioni e ispezione visiva della qualità.
