In qualità di produttore esperto di pompe,AOTEfornisce ilPompa sommergibile per acque luride senza intasamentiper il trattamento delle acque reflue municipali, il drenaggio industriale e le applicazioni impegnative di trattamento delle acque reflue. Il design specializzato della girante, le opzioni di installazione flessibili e le configurazioni dei materiali adattabili aiutano a ridurre i rischi di blocco e supportano un trasferimento affidabile delle acque reflue.

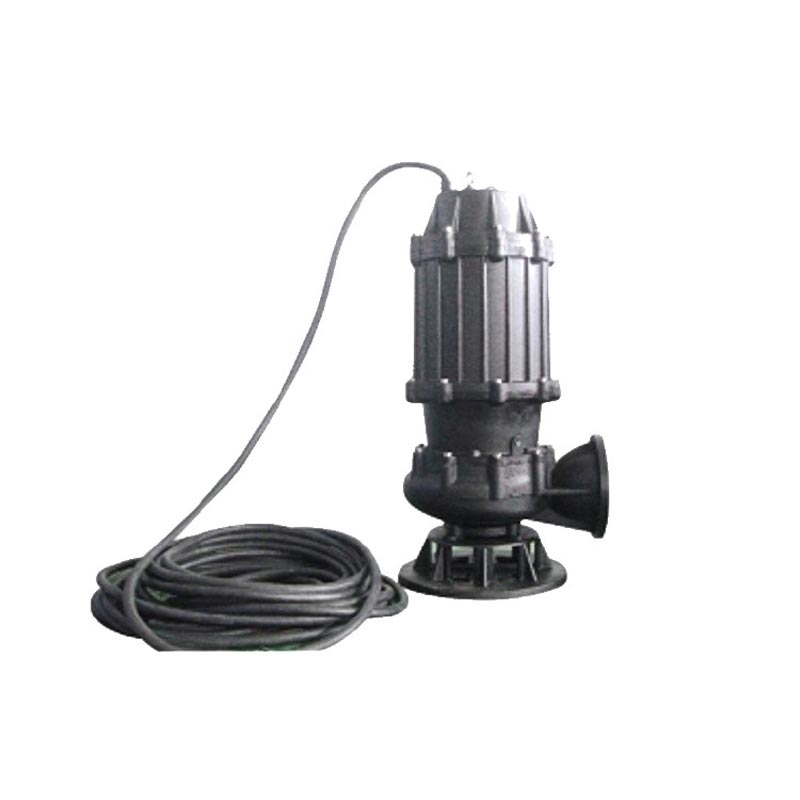

Una pompa sommergibile per acque luride non intasabile è progettata per trasportare acque reflue contenenti solidi sospesi, fibre morbide e altre impurità riducendo al minimo le interruzioni causate da ostruzioni. È ampiamente utilizzato nelle stazioni fognarie municipali, negli impianti industriali, negli edifici commerciali, nei cantieri edili e nei progetti di protezione ambientale. La scelta della pompa giusta richiede un'attenta valutazione della portata, della prevalenza, della capacità di passaggio dei solidi, delle caratteristiche del liquido, delle condizioni di installazione e della potenza del motore. AOTE offre un'ampia gamma operativa, molteplici metodi di installazione e opzioni di materiali per adattarsi a diversi sistemi di acque reflue. Comprendere questi fattori aiuta i project manager e i professionisti degli approvvigionamenti a migliorare l'affidabilità operativa, semplificare la manutenzione e controllare i costi del ciclo di vita.
Una pompa sommergibile per acque luride non intasabile è un'unità di pompaggio progettata per funzionare sott'acqua e trasferire acque reflue contenenti particelle solide, sostanze sospese e contaminanti fibrosi. A differenza delle tradizionali pompe per acqua pulita, che possono avere difficoltà a gestire i detriti, le pompe per fognature utilizzano passaggi idraulici e configurazioni della girante adattate ai liquidi contaminati.
La costruzione sommergibile integra la pompa e il motore in un gruppo compatto. Se installata correttamente, l'unità funziona all'interno di un pozzo di scarico, di un serbatoio di raccolta o di un pozzetto delle acque reflue, riducendo la necessità di una sala pompe fuori terra separata.
Il design anti-intasamento è particolarmente prezioso nei sistemi in cui le acque reflue contengono capelli, fibre morbide, frammenti di carta e altri materiali che possono accumularsi attorno ai componenti rotanti o limitare i passaggi di flusso stretti. Tuttavia, le prestazioni anti-intasamento dipendono dal design della girante, dalle dimensioni dei solidi, dalla natura delle acque reflue e dalle condizioni operative selezionate.
Per gli ingegneri di progetto, l’obiettivo non è semplicemente spostare l’acqua. Lo scopo è mantenere prestazioni idrauliche stabili in condizioni variabili delle acque reflue, mantenendo gestibili i requisiti di manutenzione.
Il principio di funzionamento principale è quello di combinare la tecnologia di pompaggio sommergibile con una struttura idraulica adatta alle acque reflue contenenti impurità. Le informazioni sul prodotto di AOTE identificano una girante aperta con alette spostate all'indietro come approccio progettuale per ridurre i rischi di intreccio e blocco delle fibre.
Una girante e un passaggio della pompa opportunamente progettati consentono ai solidi di muoversi più liberamente attraverso il sistema idraulico. La dimensione massima effettiva delle particelle dipende dal modello selezionato e dalla sua configurazione di scarico.
I materiali fibrosi possono avvolgersi attorno alle parti rotanti o accumularsi in passaggi ristretti. Un'adeguata geometria della girante che non si intasa aiuta a ridurre questo rischio, in particolare nei liquami contenenti fibre morbide e detriti sospesi.
L'installazione sommersa posiziona l'unità di pompaggio vicino alla fonte delle acque reflue, contribuendo a semplificare la disposizione del sistema e a ridurre la necessità di lunghe disposizioni di aspirazione. La corretta immersione, la tubazione di scarico e la protezione del motore rimangono essenziali per un funzionamento affidabile.
È importante distinguere una pompa non intasabile da una pompa per liquami tagliante. Un modello non intasante è progettato per far passare i solidi adatti attraverso i suoi passaggi idraulici, mentre un modello tagliente utilizza un meccanismo dedicato per ridurre alcuni materiali fibrosi o filamentosi in pezzi più piccoli. L'opzione migliore dipende dalla composizione delle acque reflue e dai requisiti del sistema.
Quando si valuta una pompa per acque luride, gli acquirenti dovrebbero rivedere la sua autonomia operativa piuttosto che fare affidamento solo sulla potenza del motore. AOTE elenca i seguenti intervalli di parametri per la sua pompa sommergibile per acque luride non intasabile.
| Parametro | Gamma pubblicata | Considerazione sulla selezione |
|---|---|---|
| Portata | 4–5.500 m³/h | Corrispondere al volume di trasferimento delle acque reflue richiesto. |
| Prevalenza totale | 5–80 m | Tenere conto del dislivello e delle perdite della conduttura. |
| Diametro di uscita | 40–600 mm | Coordinare l'uscita della pompa con il sistema di scarico. |
| Potenza del motore | 0,37–550 kW | Confermare il punto di lavoro, l'efficienza e il carico operativo. |
| Opzioni di tensione | 380 V/6.000 V/100.000 V come elencato | Verificare l'esatta tensione nominale con il produttore prima di ordinare. |
| Frequenza | 50 Hz/60 Hz | Far corrispondere l'alimentazione locale e la configurazione del motore. |
Nota tecnica:Si tratta di gamme di famiglie di prodotti pubblicate, non di una garanzia che ogni combinazione di flusso, prevalenza, diametro di uscita e potenza del motore sia disponibile in un unico modello. La tensione di 100.000 V elencata è insolita per questa categoria di apparecchiature e deve essere confermata direttamente con AOTE. Richiedere la scheda tecnica del modello applicabile e la curva delle prestazioni prima di finalizzare le specifiche.
Per ulteriori informazioni sul prodotto, visitare la pagina del prodotto Pompa sommergibile per acque reflue non intasante AOTE.
I blocchi possono interrompere il drenaggio, innescare interventi di manutenzione di emergenza e aumentare i costi di manodopera. Una pompa anti-intasamento opportunamente selezionata riduce la probabilità di interruzioni causate da solidi compatibili e fibre morbide, aiutando i sistemi delle acque reflue a funzionare in modo più coerente.
Le acque reflue variano in modo significativo tra i sistemi municipali, gli impianti di produzione e le operazioni di trattamento chimico. AOTE elenca la scelta dei materiali tra cui ghisa, SS304, SS316, SS316L e acciaio inossidabile duplex. La scelta appropriata dipende dall'esposizione alla corrosione, dalla concentrazione di cloruri, dal contenuto di abrasivo, dalla temperatura e da altre caratteristiche del fluido.
Diverse stazioni di pompaggio hanno requisiti di accesso, tubazioni e manutenzione diversi. Molteplici modalità di installazione consentono agli ingegneri di adattare l'apparecchiatura alle infrastrutture esistenti o ai nuovi progetti di costruzione.
Ridurre la frequenza dei blocchi può ridurre la necessità di ispezioni e pulizie non pianificate. Le disposizioni di accoppiamento automatico possono anche facilitare la rimozione quando l'installazione è progettata per il sollevamento delle guide e la manutenzione accessibile.
Con una gamma di capacità idrauliche, dimensioni di uscita e potenze nominali, la famiglia di prodotti può essere valutata per progetti che vanno dai più piccoli sistemi di raccolta delle acque reflue ai grandi impianti di pompaggio municipali. L'idoneità finale deve essere stabilita mediante calcoli tecnici specifici del modello.
Le pompe sommergibili per fognature non intasabili vengono utilizzate ovunque sia necessario trasferire le acque reflue nonostante la presenza di solidi e contaminanti fibrosi.
Per le applicazioni che coinvolgono lunghe strisce di stoffa, corde, pellicole di plastica o altri rifiuti altamente impiglianti, gli acquirenti dovrebbero valutare se una pompa di tipo tagliente è più appropriata. Per gli effluenti industriali corrosivi, la compatibilità dei materiali deve essere confermata prima di selezionare l'attrezzatura.
L'installazione influenza la stabilità operativa, l'accesso per la manutenzione e il costo totale del progetto. AOTE identifica diverse configurazioni di installazione per la sua gamma di pompe per acque luride non intasanti.
| Metodo di installazione | Configurazione tipica | Situazione più adatta |
|---|---|---|
| Accoppiamento automatico | La pompa si abbassa lungo le guide e si collega alla disposizione di scarico. | Stazioni fognarie permanenti che richiedono rimozione e manutenzione convenienti. |
| Tubo rigido mobile | La pompa poggia su una fondazione e si collega a una tubazione rigida di scarico. | Applicazioni che richiedono tubazioni stabili e una pompa riposizionabile. |
| Tubo flessibile mobile | Una pompa supportata si collega a un tubo di scarico flessibile. | Drenaggio temporaneo e luoghi in cui la pompa deve essere spostata. |
| Installazione fissa a secco | La pompa è installata in una camera asciutta adatta o in una disposizione di tubazioni designata. | Sistemi progettati per l'ispezione e la manutenzione delle apparecchiature accessibili. |
| Installazione fissa ad umido | La pompa è fissata in un pozzo fognario con l'uscita collegata alla tubazione di scarico. | Installazioni permanenti con adeguate disposizioni di accesso e sollevamento. |
I dettagli di installazione devono essere confermati rispetto ai disegni e alle istruzioni del modello selezionato. Gli ingegneri dovrebbero inoltre verificare le disposizioni di sollevamento, le valvole di ritegno, le valvole di isolamento, la protezione elettrica, la sommersione minima e l'accesso per le ispezioni di routine.
Il corretto dimensionamento è essenziale per ottenere un funzionamento affidabile ed evitare inutili consumi energetici. Prima di richiedere un preventivo, preparare le seguenti informazioni.
Una volta disponibili questi dettagli, il produttore può identificare i modelli adatti e verificare il punto di lavoro rispetto alla curva delle prestazioni della pompa. Laddove le acque reflue siano abrasive o corrosive, la selezione dei materiali e le tolleranze di usura dovrebbero essere riviste allo stesso tempo.
Un design anti-intasamento riduce alcuni rischi di blocco, ma non elimina la necessità di ispezione. Un pratico programma di manutenzione protegge il motore, le guarnizioni, la girante e il sistema di scarico.
Non entrare mai in una fossa di scarico o in uno spazio confinato senza le necessarie procedure per lo spazio confinato, test atmosferici, isolamento e personale addestrato. L'isolamento elettrico e procedure di sollevamento sicure sono essenziali ogni volta che la pompa viene rimossa per la manutenzione.
Una pompa per acque luride non intasabile è progettata per gestire le acque reflue contenenti solidi idonei e contaminanti fibrosi. La geometria della girante e i passaggi del flusso contribuiscono a ridurre i rischi di blocco che possono colpire le pompe per acqua pulita convenzionali. L'effettiva capacità di passaggio dei solidi dipende dal modello e dalle caratteristiche delle acque reflue.
AOTE pubblica una gamma di portata per famiglia di prodotti di 4–5.500 m³/h, con una portata di prevalenza di 5–80 m. La portata e la prevalenza ottenibili dipendono dal modello selezionato e dal punto di funzionamento. Richiedere una curva delle prestazioni per confermare le condizioni di servizio richieste.
Le opzioni dei materiali includono gradi di acciaio inossidabile e acciaio inossidabile duplex, a seconda della configurazione. L'idoneità dipende dalle sostanze chimiche specifiche, dal pH, dalla temperatura, dalla concentrazione di cloruri e da altre condizioni operative. Fornire questi dettagli al produttore prima di selezionare i materiali.
No. Le giranti aperte possono offrire vantaggi quando le acque reflue contengono solidi e fibre, mentre le giranti chiuse possono fornire un'efficienza di picco più elevata in determinate applicazioni. La progettazione migliore dipende dal fluido, dall'efficienza richiesta, dal passaggio delle particelle, dalle condizioni di usura e dal punto operativo.
Inizia con la portata richiesta, la prevalenza totale, la dimensione delle particelle solide, la composizione delle acque reflue, la temperatura, la tensione e il metodo di installazione. Il produttore può quindi valutare i modelli compatibili e consigliare una configurazione in base ai requisiti prestazionali del sistema.
Fornire la portata richiesta in m³/h, la prevalenza totale in metri, la temperatura del liquido, il pH, il contenuto solido e la dimensione delle particelle, l'alimentazione, il metodo di installazione e il programma operativo previsto. Se disponibili, sono utili anche i disegni del pozzetto e della tubazione di scarico.
Una pompa sommergibile per acque reflue che non si intasa può aiutare gli operatori del settore delle acque reflue a ridurre le interruzioni legate ai blocchi, semplificare l'installazione e mantenere un trasferimento di liquidi affidabile in ambienti municipali, commerciali e industriali. I migliori risultati si ottengono adattando le prestazioni idrauliche della pompa, la capacità di passaggio dei solidi, i materiali e la disposizione di installazione alle effettive condizioni di lavoro. L'ispezione di routine e il corretto funzionamento rimangono essenziali per un servizio a lungo termine.
AOTE offre una gamma di configurazioni di pompe sommergibili per acque reflue non intasabili per diversi requisiti di trasferimento delle acque reflue, supportate da assistenza tecnica nella selezione e opzioni di materiali. Se stai progettando una stazione di pompaggio delle acque reflue, aggiornando le attrezzature esistenti o cercando una soluzione di drenaggio industriale personalizzata, esplora le specifiche del prodotto econtattacicon la portata, la prevalenza, le caratteristiche del liquido e i requisiti di installazione. AOTE può aiutarti a valutare una configurazione di pompa adatta al tuo progetto.
