Astratto:I moderni progetti di irrigazione necessitano di attrezzature affidabili in grado di spostare grandi volumi d’acqua in modo efficiente, adattandosi al tempo stesso ai cambiamenti dei livelli dell’acqua e alle difficili condizioni esterne.Aote'SPompa sommergibile a flusso assiale per irrigazioneè progettato per applicazioni di trasferimento dell'acqua ad alto flusso e a bassa prevalenza, rendendolo adatto per l'irrigazione agricola, l'assunzione di acqua fluviale, il trasferimento di bacini idrici, sistemi di drenaggio e altri progetti di gestione dell'acqua su larga scala. Con una struttura sommersa compatta, design della girante regolabile, motore chiuso, tenuta meccanica e funzioni di monitoraggio protettivo, questa pompa offre un approccio pratico per migliorare l'efficienza del trasferimento dell'acqua di irrigazione e semplificare l'installazione della stazione di pompaggio.
Sommario
- Perché i moderni sistemi di irrigazione necessitano di soluzioni di pompaggio ad alto flusso?
- Che cos'è una pompa sommergibile a flusso assiale per l'irrigazione?
- Come funziona una pompa sommergibile a flusso assiale?
- Quali sono i principali vantaggi di questa pompa?
- Come scegliere la pompa di irrigazione giusta?
- Qual è la differenza tra i tipi di pompa QZB e QHB?
- Dove possono essere utilizzate le pompe sommergibili a flusso assiale?
- Quali fattori tecnici dovrebbero valutare gli acquirenti?
- Come si possono mantenere le prestazioni della pompa a lungo termine?
- Domande frequenti
- Conclusione
Perché i moderni sistemi di irrigazione necessitano di soluzioni di pompaggio ad alto flusso?
L’irrigazione agricola è fondamentalmente una sfida per il trasferimento dell’acqua. Le grandi aziende agricole, i distretti di irrigazione, i bacini idrici, i canali e le stazioni di presa dei fiumi potrebbero dover spostare notevoli quantità di acqua in un periodo relativamente breve. In queste applicazioni, generare una pressione estremamente elevata non è sempre l’obiettivo primario. Invece, il sistema di pompaggio deve fornire un flusso elevato in modo efficiente con una prevalenza relativamente bassa o moderata.
È qui che la tecnologia di pompaggio a flusso assiale diventa particolarmente preziosa. Rispetto alle soluzioni di pompaggio progettate principalmente per applicazioni ad alta prevalenza, una configurazione a flusso assiale si concentra sullo spostamento di un grande volume d'acqua attraverso il sistema con una struttura idraulica efficiente.
I progetti di irrigazione devono anche fare i conti con il cambiamento delle condizioni operative. Le precipitazioni stagionali, la siccità, i livelli dei serbatoi, i livelli dell’acqua dei canali e la domanda agricola possono influenzare la capacità di pompaggio richiesta. Una pompa flessibile e adeguatamente progettata può quindi fornire vantaggi operativi significativi.
- Potrebbe essere necessario un trasferimento di acqua elevato durante i periodi di punta dell’irrigazione.
- I livelli dell'acqua possono variare in modo significativo durante il funzionamento stagionale.
- Le stazioni di pompaggio esterne potrebbero avere uno spazio di installazione limitato.
- Il funzionamento continuo mette a dura prova il raffreddamento e la tenuta del motore.
- I costi di manutenzione e installazione influiscono sull’efficienza complessiva del progetto.
Per questi motivi, scegliere il correttoPompa sommergibile a flusso assiale per irrigazioneè una parte importante della progettazione di un affidabile sistema di trasferimento dell’acqua in agricoltura.

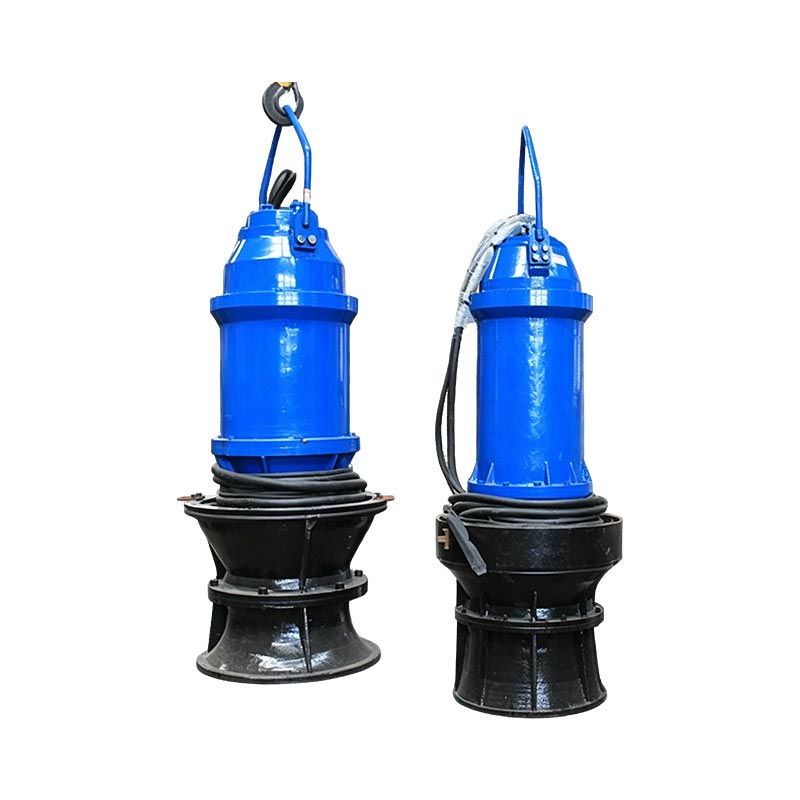

Che cos'è una pompa sommergibile a flusso assiale per l'irrigazione?
Una pompa sommergibile a flusso assiale è un'unità di pompaggio integrata progettata per funzionare direttamente sott'acqua. La pompa e il motore sono combinati in una struttura compatta, consentendo il posizionamento dell'unità completa sotto la superficie dell'acqua durante il funzionamento.
La configurazione idraulica a flusso assiale è particolarmente adatta per applicazioni che richiedono un volume d'acqua elevato e una prevalenza di pompaggio relativamente bassa. Invece di fare affidamento su una disposizione convenzionale della sala pompe fuori terra, la struttura sommersa consente all'attrezzatura di funzionare vicino alla fonte d'acqua.
La soluzione orientata all'irrigazione di Aote è progettata per applicazioni quali irrigazione agricola, presa d'acqua di fiume, trasferimento di acqua di bacino, drenaggio delle inondazioni, drenaggio municipale, sistemi idrici industriali e applicazioni idriche per centrali elettriche.
A seconda dei requisiti del progetto, Aote fornisce diverse configurazioni, comprese le pompe sommergibili a flusso assiale QZB e le pompe sommergibili a flusso misto QHB. Ciò consente agli acquirenti di selezionare una configurazione idraulica in base ai requisiti effettivi di portata e prevalenza.
Come funziona una pompa sommergibile a flusso assiale?
Il principio di funzionamento di una pompa a flusso assiale è relativamente semplice. L'acqua entra nella pompa attraverso l'ingresso e la girante rotante trasferisce energia all'acqua. La forza idraulica risultante sposta l'acqua principalmente lungo l'asse della pompa prima che entri nel sistema di scarico.
Poiché il motore è immerso insieme alla pompa, l'acqua circostante contribuisce a fornire un ambiente di raffreddamento adeguato durante il funzionamento. Un sistema di tenuta adeguatamente progettato impedisce all'acqua di penetrare nei componenti critici del motore.
Il design del prodotto Aote incorpora diversi elementi funzionali destinati a supportare il funzionamento sommerso stabile:
- Pompa e motore integrati:Crea un'unità di pompaggio subacquea compatta.
- Pale della girante regolabili:Fornire flessibilità idraulica per diverse esigenze operative.
- Motore completamente chiuso:Progettato per condizioni operative sommerse.
- Tenuta meccanica:Aiuta a proteggere il motore dalle infiltrazioni d'acqua.
- Protezione dalle perdite:Fornisce ulteriore sicurezza elettrica durante il funzionamento.
- Monitoraggio della temperatura:Aiuta a monitorare le condizioni degli avvolgimenti e dei cuscinetti del motore.
Questo design integrato può ridurre la complessità associata all'installazione di pompe, motori, giunti e apparecchiature di supporto separati in una stazione di pompaggio a secco tradizionale.
Quali sono i principali vantaggi di questa pompa?
Prestazioni ad alto flusso e a bassa prevalenza
Il più grande vantaggio della tecnologia a flusso assiale è la sua idoneità a spostare grandi quantità di acqua a salti relativamente bassi. Ciò lo rende un ottimo candidato per canali di irrigazione, stazioni di presa dei fiumi, bacini idrici, progetti di drenaggio e applicazioni simili.
Installazione compatta
La disposizione sommersa della pompa e del motore può ridurre la quantità di apparecchiature fuori terra necessarie. Ciò è particolarmente utile per i progetti di irrigazione in cui lo spazio di costruzione è limitato o in cui un grande edificio con pompe aumenterebbe i costi delle infrastrutture.
Adattabilità ai cambiamenti del livello dell'acqua
Poiché la pompa funziona sott'acqua, può essere posizionata vicino alla fonte d'acqua disponibile. Ciò rende la configurazione adatta per applicazioni in cui i livelli dell'acqua cambiano durante la stagione operativa.
Complessità meccanica ridotta
Una struttura sommergibile integrata elimina alcuni dei componenti meccanici esterni associati alle installazioni di pompe convenzionali. Ciò può semplificare la progettazione del sistema e ridurre i requisiti di allineamento durante l'installazione.
Prestazioni idrauliche regolabili
Le pale della girante regolabili consentono di configurare la pompa in base alle condizioni operative specifiche. Ciò può essere utile per i sistemi di irrigazione con diversi requisiti di flusso stagionale.
Adatto per la gestione delle acque su larga scala
Oltre all’irrigazione agricola, lo stesso principio di pompaggio può essere applicato al drenaggio delle inondazioni, alla gestione delle acque comunali, al trasferimento dell’acqua industriale e ad altri progetti in cui è necessario spostare grandi volumi d’acqua in modo efficiente.
Come scegliere la pompa di irrigazione giusta?
La scelta di una pompa dovrebbe iniziare dai requisiti idraulici del progetto piuttosto che dal modello di pompa stesso. Una comprensione accurata delle condizioni operative richieste aiuta a garantire che l'apparecchiatura selezionata possa fornire prestazioni stabili senza un consumo energetico non necessario.
I seguenti fattori dovrebbero essere valutati prima dell'acquisto:
- Portata richiesta:Determinare la quantità di acqua che deve essere trasferita all'ora o al minuto.
- Prevalenza totale:Calcola le differenze di elevazione, l'attrito della tubazione, le valvole, i raccordi e altre perdite idrauliche.
- Fonte d'acqua:Identificare se la pompa funzionerà in un fiume, bacino idrico, canale, bacino di drenaggio o altra fonte d'acqua.
- Qualità dell'acqua:Considera la temperatura, il pH, i solidi sospesi e altre caratteristiche.
- Profondità di installazione:Determinare la posizione di installazione sommersa appropriata.
- Alimentazione elettrica:Confermare i requisiti di tensione, frequenza, capacità del motore e controllo elettrico.
- Orario operativo:Considerare se il sistema funzionerà in modo continuo, stagionale o intermittente.
Per progetti complessi, gli acquirenti dovrebbero fornire al produttore i dati operativi completi in modo che la pompa possa essere selezionata in base al punto di lavoro effettivo anziché basarsi esclusivamente sulla portata nominale o sulla potenza del motore.
Qual è la differenza tra i tipi di pompa QZB e QHB?
Comprendere la differenza tra le configurazioni a flusso assiale e a flusso misto è importante quando si acquista una pompa per irrigazione ad alto flusso. La gamma di prodotti Aote comprende le pompe sommergibili a flusso assiale QZB e le pompe sommergibili a flusso misto QHB.
| Caratteristica | Serie QZB | Serie QHB |
|---|---|---|
| Tipo di pompa | Flusso assiale sommergibile | Flusso misto sommergibile |
| Caratteristica primaria | Portata elevata e prevalenza relativamente bassa | Prevalenza più elevata e prestazioni idrauliche flessibili |
| Utilizzo tipico | Irrigazione agricola, presa e drenaggio dei fiumi | Applicazioni di trasferimento dell'acqua che richiedono una prevalenza maggiore |
| Messa a fuoco idraulica | Movimento dell'acqua di grande volume | Equilibrio tra portata e prevalenza |
| Migliore condizione di selezione | Punto di lavoro a bassa prevalenza e ad alto flusso | Condizioni idrauliche più elevate o variabili |
Se un progetto di irrigazione necessita principalmente di spostare una grande quantità di acqua su un dislivello relativamente piccolo, la configurazione a flusso assiale QZB potrebbe essere più appropriata. Quando la prevalenza richiesta è maggiore, una configurazione a flusso misto QHB può offrire una migliore corrispondenza idraulica.
Dove possono essere utilizzate le pompe sommergibili a flusso assiale?
Il campo di applicazione di una pompa sommergibile a flusso assiale per l'irrigazione è più ampio dei soli campi agricoli. Lo stesso principio di pompaggio ad alto flusso può supportare molteplici scenari di gestione dell’acqua.
- Irrigazione agricola:Trasferisce l'acqua da fiumi, bacini artificiali o canali alle reti di irrigazione.
- Presa d'acqua del fiume:Fornisce un apporto idrico elevato per sistemi agricoli o comunali.
- Trasferimento del serbatoio:Sposta l'acqua immagazzinata verso l'infrastruttura di irrigazione a valle.
- Drenaggio delle inondazioni:Rimuove grandi quantità di acqua da luoghi soggetti a inondazioni.
- Drenaggio comunale:Supporta le strutture di gestione e drenaggio delle acque urbane.
- Trasferimento acqua industriale:Gestisce grandi volumi d'acqua nei processi industriali.
- Sistemi idrici delle centrali elettriche:Supporta i requisiti di approvvigionamento idrico, circolazione e drenaggio.
- Applicazioni per cantieri navali:Fornisce capacità di trasferimento e drenaggio dell'acqua di grandi volumi.
L'applicazione finale deve essere sempre valutata in base alle effettive caratteristiche dell'acqua, portata, prevalenza, ambiente di installazione e programma operativo.
Quali fattori tecnici dovrebbero valutare gli acquirenti?
La compatibilità tecnica è fondamentale quando si acquista una pompa sommergibile. I seguenti fattori dovrebbero essere esaminati con il produttore prima di finalizzare una specifica.
| Fattore tecnico | Considerazione di riferimento | Perché è importante |
|---|---|---|
| Portata | In base alla domanda del progetto | Determina la capacità di irrigazione e le dimensioni della pompa |
| Testa della pompa | Basato sull'idraulica del sistema | Determina la configurazione appropriata della pompa |
| Temperatura del liquido | Dipendente dall'applicazione | Influisce sui requisiti del motore e della tenuta |
| Valore del pH | Dipendente dalla qualità dell'acqua | Influisce sulla scelta del materiale e sulla resistenza alla corrosione |
| Solidi sospesi | Deve rimanere entro i limiti specificati | Influisce sulla durata della girante e dei componenti idraulici |
| Profondità di installazione | Determinato dalla fonte d'acqua e dal design della stazione | Influisce sulle condizioni di installazione e funzionamento |
| Alimentazione elettrica | Dipendente dalla tensione e dalla frequenza | Garantisce la compatibilità del motore e un funzionamento sicuro |
Per riferimento, le informazioni sul prodotto pubblicate da Aote indicano l'idoneità operativa per acqua grezza o acque reflue leggermente contaminate in condizioni specifiche, comprese temperature del liquido fino a 50°C, un intervallo di pH compreso tra circa 4 e 10 e solidi sospesi inferiori al 2% in volume. I requisiti specifici del progetto devono essere confermati con il produttore prima della selezione.
Come si possono mantenere le prestazioni della pompa a lungo termine?
Una corretta manutenzione è essenziale per mantenere affidabile una pompa di irrigazione sommersa durante i lunghi cicli di funzionamento. Sebbene l'apparecchiatura sia progettata per il funzionamento subacqueo, l'ispezione preventiva può aiutare a identificare i problemi prima che causino arresti imprevisti.
- Ispezionare regolarmente i cavi di alimentazione e i collegamenti elettrici.
- Monitorare la corrente del motore per eventuali cambiamenti insoliti.
- Controllare i segnali di protezione dalle perdite e le funzioni di monitoraggio della temperatura.
- Ispezionare le tenute meccaniche secondo il programma di manutenzione del produttore.
- Mantenere l'ingresso della pompa libero da detriti eccessivi.
- Monitorare le vibrazioni e i rumori di funzionamento insoliti.
- Ispezionare la girante quando le prestazioni del pompaggio diminuiscono.
- Verificare che la pompa rimanga entro il campo operativo specificato.
- Seguire le procedure di ispezione e manutenzione consigliate dal produttore.
La manutenzione preventiva è particolarmente importante negli ambienti agricoli perché l’acqua di irrigazione può contenere sedimenti, particelle sospese, detriti vegetali e altri contaminanti che possono influenzare le prestazioni idrauliche nel tempo.
Domande frequenti
1. A cosa serve una pompa sommergibile a flusso assiale per l'irrigazione?
Viene utilizzato principalmente per trasferire grandi quantità di acqua a salti relativamente bassi. Le applicazioni comuni includono l'irrigazione agricola, l'assunzione di fiumi, il trasferimento di bacini idrici, il drenaggio delle inondazioni, il drenaggio municipale e i sistemi idrici industriali.
2. Questo tipo di pompa può essere utilizzata per l'irrigazione dei fiumi?
SÌ. Una pompa sommergibile a flusso assiale opportunamente selezionata può essere utilizzata per l'aspirazione e l'irrigazione dell'acqua del fiume quando le caratteristiche dell'acqua, il flusso, la prevalenza e le condizioni di installazione rientrano nelle specifiche del produttore.
3. Qual è il vantaggio principale della tecnologia a flusso assiale?
Il vantaggio principale è la sua capacità di fornire un flusso elevato con una prevalenza relativamente bassa. Ciò rende le pompe a flusso assiale particolarmente adatte alla movimentazione di grandi quantità di acqua per l'irrigazione.
4. Qual è la differenza tra una pompa a flusso assiale e una a flusso misto?
Una pompa a flusso assiale è generalmente ottimizzata per portata elevata e prevalenza bassa, mentre una pompa a flusso misto fornisce un equilibrio tra flusso e prevalenza e può essere più adatta per applicazioni che richiedono prestazioni di sollevamento più elevate.
5. Quali informazioni devo fornire quando richiedo un preventivo per una pompa per irrigazione?
Fornire la portata richiesta, la prevalenza totale, le informazioni sulla fonte idrica, la temperatura dell'acqua, il pH, le condizioni dei solidi sospesi, la profondità di installazione, i dettagli della tubazione di scarico, l'alimentazione e il programma operativo previsto.
6. Una pompa sommergibile è adatta alle fluttuazioni del livello dell'acqua?
SÌ. La sua installazione subacquea lo rende adatto a molte fonti d'acqua in cui il livello dell'acqua operativa cambia. Tuttavia, la profondità di installazione e il punto di lavoro idraulico devono essere attentamente valutati per il progetto specifico.
7. Aote fornisce diverse configurazioni di pompa?
SÌ. La gamma di prodotti Aote comprende configurazioni di pompe sommerse a flusso assiale QZB e opzioni di pompe sommergibili a flusso misto QHB, consentendo ai clienti di selezionare una soluzione in base alle condizioni idrauliche richieste.
8. Come posso scegliere il modello di pompa corretto?
Il modello corretto deve essere selezionato in base alla portata, alla prevalenza, alle caratteristiche dell'acqua, alle condizioni di installazione, ai requisiti del motore e all'ambiente operativo richiesti dal progetto. La selezione tecnica professionale è consigliata per grandi progetti di irrigazione.
Conclusionee
Un ben selezionatoPompa sommergibile a flusso assiale per irrigazionepuò fornire una soluzione efficiente per applicazioni agricole e di trasferimento dell'acqua su larga scala dove sono richiesti un flusso elevato e una prevalenza relativamente bassa. La struttura sommersa della pompa e del motore, la girante regolabile, il motore chiuso, il sistema di tenuta e le funzioni di monitoraggio possono contribuire a semplificare l'installazione garantendo al contempo un funzionamento affidabile.
Per gli appaltatori dell'irrigazione, i progetti agricoli, le società di gestione dell'acqua e gli acquirenti internazionali di attrezzature, il passo più importante è abbinare la pompa all'effettivo punto di lavoro idraulico e alle condizioni dell'acqua. In qualità di produttore e fornitore esperto di pompe cinesi, Aote è in grado di fornire diverse configurazioni di pompaggio sommergibile per l'irrigazione, il drenaggio, l'aspirazione dei fiumi, il trasferimento dei serbatoi e altre applicazioni di gestione dell'acqua. Se stai pianificando un nuovo progetto di irrigazione o aggiornando una stazione di pompaggio esistente,contattacicon le informazioni sulla portata, la prevalenza, la fonte d'acqua e le condizioni di installazione richieste per discutere una soluzione di pompaggio adeguata.
