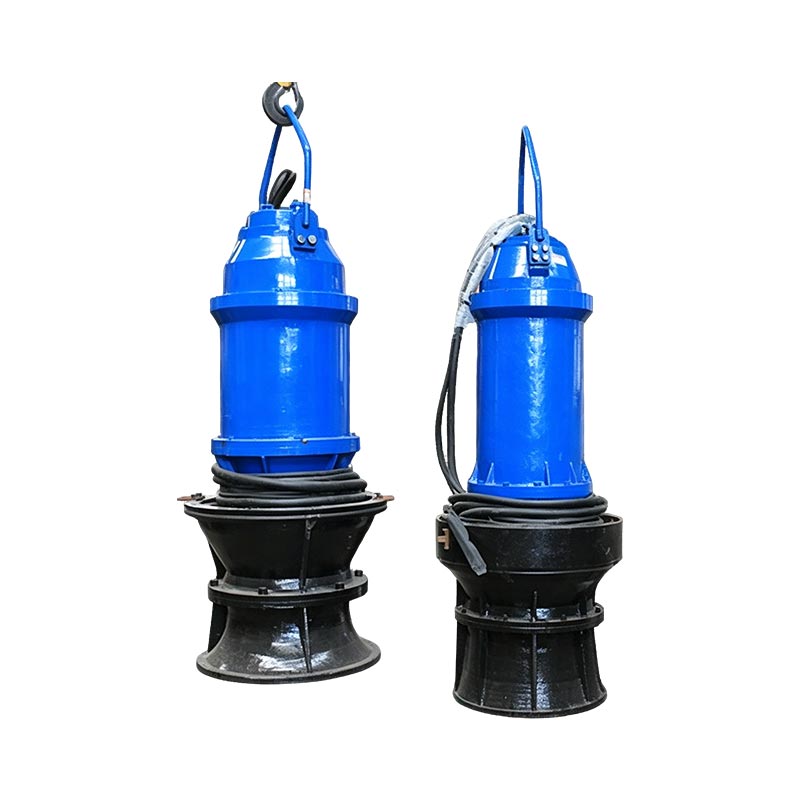

La pompa sommergibile a flusso assiale per l'irrigazione è progettata per applicazioni di trasferimento d'acqua di grandi volumi che richiedono elevata portata e bassa prevalenza operativa.
Progettata con un motore sommerso integrato e una struttura di pompa, questa serie fornisce una soluzione pratica per sistemi di irrigazione agricola, stazioni di presa dell'acqua fluviale, progetti di drenaggio delle inondazioni e acqua municipale gestione strutture in cui è richiesto un trasferimento dell'acqua continuo e affidabile.
Rispetto ai tradizionali sistemi di pompe a flusso assiale installati a secco, il design sommergibile semplifica l'installazione, riduce i requisiti di costruzione della stazione di pompaggio e migliora la stabilità operativa in ambienti con fluttuazioni livelli dell'acqua.
Il motore è posizionato sopra la sezione della pompa e l'unità completa funziona immersa nell'acqua.
Le principali caratteristiche strutturali includono:
• Configurazione integrata del motore pompa
• Pale della girante regolabili
• Motore sommerso completamente chiuso
• Sistema di tenuta meccanica
• Sistema di protezione con monitoraggio automatico
Se vista dal lato di ingresso, la girante ruota in senso antiorario.
Il design della girante regolabile consente alla pompa di mantenere prestazioni efficienti in diverse condizioni operative condizioni, rendendolo adatto per applicazioni con requisiti di flusso variabili.
Le pompe a flusso assiale sono progettate specificatamente per applicazioni in cui è necessario spostare una grande quantità di acqua requisiti di pressione relativamente bassi.
Le applicazioni tipiche includono:
• Canali di irrigazione agricola
• Sistemi di presa delle acque fluviali
• Trasferimento acqua dal serbatoio
• Stazioni di pompaggio per il controllo delle piene
Le stazioni di pompaggio tradizionali solitamente richiedono:
• Installazione separata del motore
• Grandi locali tecnici
• Lavori di allineamento complessi
La struttura sommergibile integrata consente all'unità pompa di funzionare direttamente sott'acqua, riducendo la superficie in superficie requisiti costruttivi e rendendolo adatto a luoghi con spazio limitato.
Per i progetti di irrigazione e di controllo delle inondazioni, i livelli dell’acqua possono cambiare in modo significativo.
Il design del motore sommerso fornisce:
• Efficace raffreddamento del motore
• Ridotta rumorosità di funzionamento
• Funzionamento continuo affidabile
La scelta del tipo di pompa corretto dipende principalmente dai requisiti di flusso, dalle condizioni della prevalenza e dall'ambiente di applicazione.
| Serie | Tipo di pompa | Applicazioni consigliate |
| QZB | Pompa sommergibile a flusso assiale | Applicazioni per il trasferimento dell'acqua ad alta portata e a basso battente |
| QHB | Pompa sommergibile a flusso misto | Applicazioni con prevalenza più elevata con livelli d'acqua variabili |
È necessario un trasferimento di grandi volumi d'acqua La prevalenza della pompa è relativamente bassa È necessaria un'operazione di irrigazione o drenaggio continua
Sono necessarie prestazioni della testa più elevate Il livello dell'acqua cambia in modo significativo È necessaria una migliore adattabilità idraulica
La serie QZB è disponibile in più dimensioni per soddisfare le diverse esigenze di progetto.
Esempio: 700QZB-100
| Codice | Descrizione |
| 700 | Diametro uscita pompa (mm) |
| QZB | Serie di pompe sommergibili a flusso assiale |
| 100 | 1/10 della velocità specifica della pompa |
| Serie di modelli | Applicazione tipica |
| Serie 350QZB | Piccoli progetti di irrigazione e trasferimento dell'acqua |
| Serie 400QHB | Applicazioni a flusso misto a flusso medio |
| Serie 500QZB | Irrigazione agricola e trasferimento delle acque comunali |
| Serie 600QZB | Impianti di irrigazione industriale e di grandi dimensioni |
| Serie 700QZB | Progetti di drenaggio e gestione delle acque su larga scala |
| Serie 800QZB | Applicazioni per il trasferimento dell'acqua ad alta capacità |
| Serie 900QZB | Grandi progetti di ingegneria che richiedono prestazioni di flusso elevate |
350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85, ecc.
Le pompe sommergibili a flusso assiale QZB e QHB sono ampiamente applicabili per l'uso in impianti industriali e minerari, cantieri navali, sistemi di approvvigionamento idrico e di drenaggio urbano, irrigazione agricola e approvvigionamento idrico di centrali elettriche e drenaggio sistemi.
La pompa sommergibile a flusso assiale QZB è adatta per applicazioni che richiedono bassa prevalenza ed elevate portate; il QHB La pompa sommersa a flusso misto è caratterizzata da un'elevata efficienza e da un'eccellente resistenza alla cavitazione, che la rendono adatta a applicazioni con fluttuazioni significative del livello dell'acqua e requisiti di prevalenza relativamente elevati.
Questi prodotti sono progettati per gestire acqua grezza o acque reflue leggermente contaminate, con una temperatura massima del liquido di 50°C, un intervallo di pH compreso tra 4 e 10, un rapporto volumetrico di solidi sospesi inferiore al 2% e un peso specifico inferiore a 1,2× 10³ kg/m². L'utilizzo di questi prodotti rappresenta la soluzione più efficace per la protezione dalle inondazioni dei motori delle centrali elettriche fluviale e aree lacustri dove i livelli dell'acqua fluttuano in modo significativo.
Il motore della pompa sommergibile a flusso assiale per l'irrigazione si trova sopra la pompa. Il motore sommerso è di tipo a secco progettazione con isolamento in Classe F, tenute meccaniche e ausiliarie affidabili, ed è dotato di dispositivi di protezione contro perdite e contro l'aumento della temperatura negli avvolgimenti interni e nei cuscinetti.
Viene fornito con un armadio di controllo, che garantisce un funzionamento sicuro e affidabile. La pompa è adatta per un'ampia gamma di acque qualità e condizioni ambientali, è dotato di pale della girante regolabili e funziona su un'ampia gamma di condizioni operative.
Se vista dall'ingresso, la girante ruota in senso antiorario.
Le pompe a flusso assiale sono progettate per portate molto elevate e condizioni di prevalenza bassa, mentre le pompe a flusso misto forniscono prestazioni migliori quando sono richieste prevalenze più elevate e condizioni operative mutevoli.
SÌ. La serie QZB è adatta per il trasferimento di acqua grezza da fiumi, bacini idrici e canali di irrigazione quando l'acqua contiene particelle sospese limitate.
La struttura sommersa integrata riduce i requisiti di installazione, migliora il raffreddamento del motore, riduce il rumore e consente un'installazione flessibile in luoghi con spazio limitato.
I clienti dovrebbero fornire:
Portata richiesta
Testa della pompa
Condizioni della fonte d'acqua
Metodo di installazione
Requisiti di alimentazione
I nostri ingegneri possono consigliare un modello di pompa adatto in base alle condizioni del progetto.
