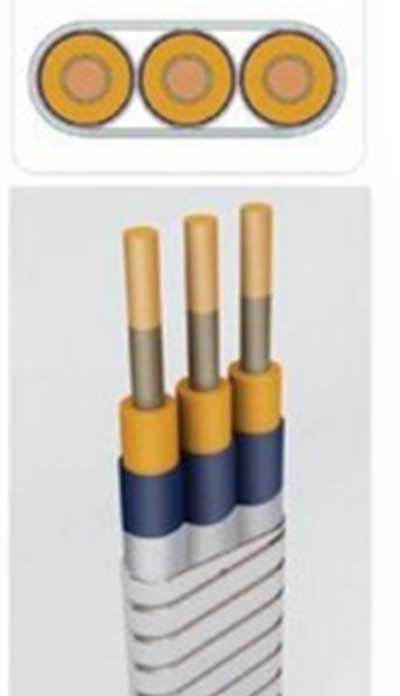

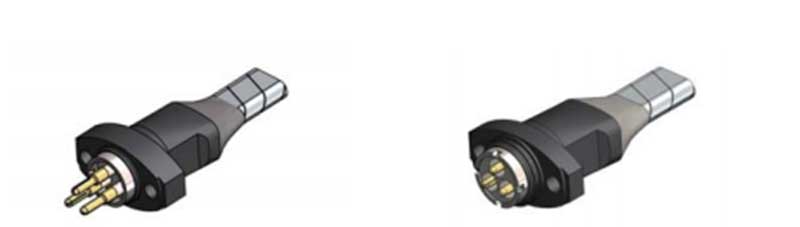

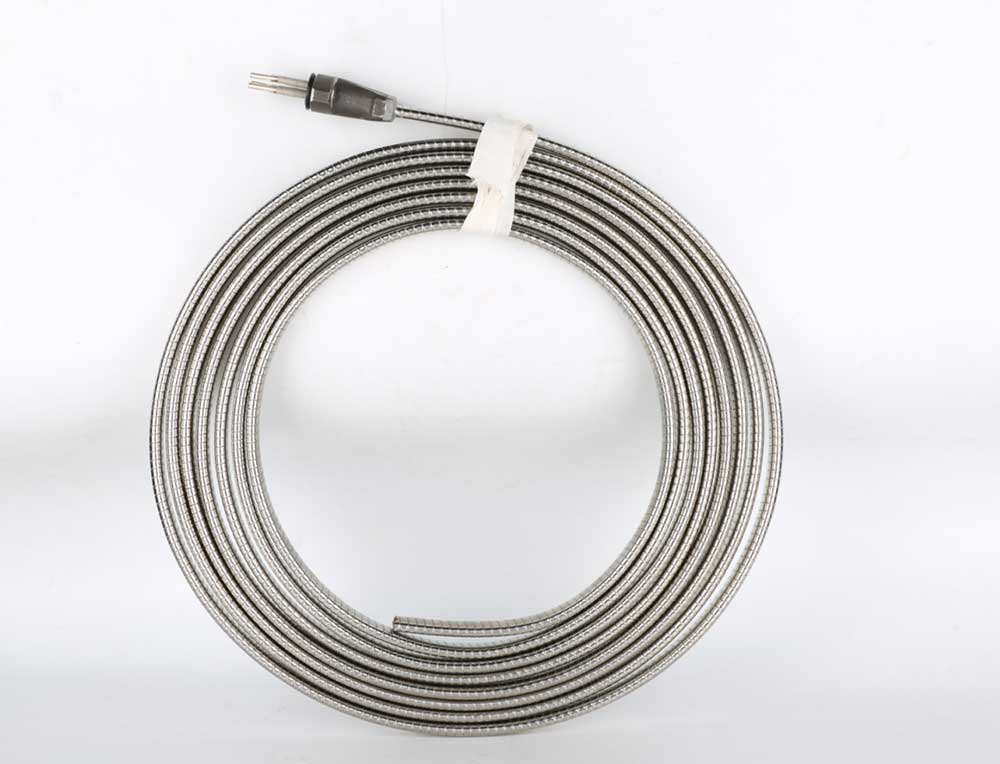

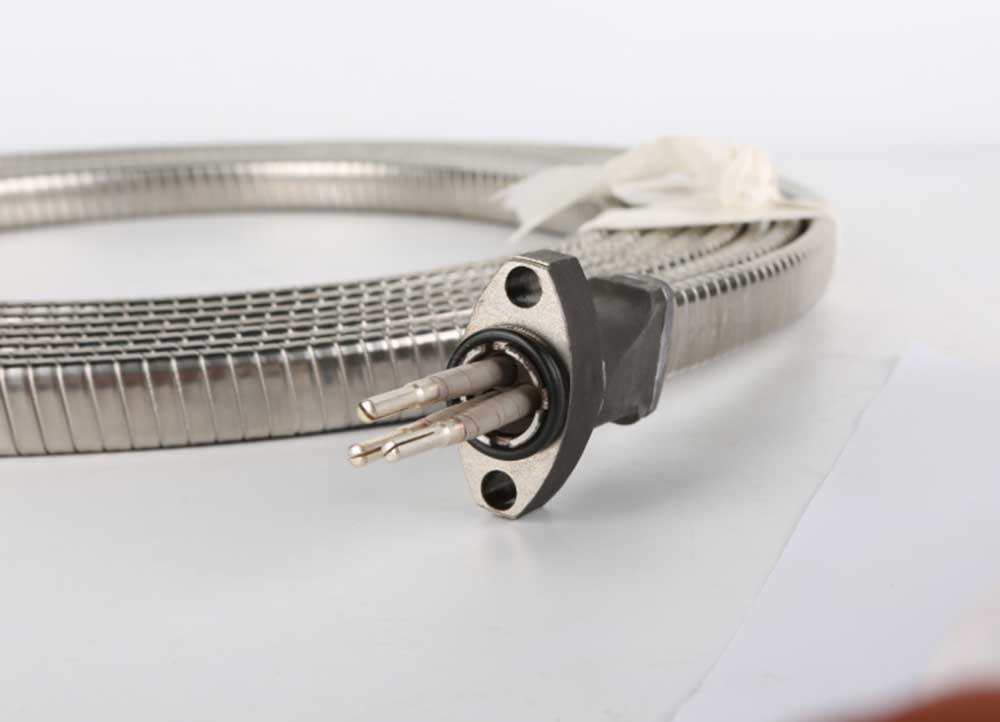

Il cavo principale (Cavo piatto in miniatura, MLE) è costituito da due componenti: la testa MLE e il corpo del cavo. Essendo un cavo speciale dedicato per elettropompe sommergibili, viene utilizzato principalmente per portare il circuito del motore sommerso nella posizione sopra l'uscita della pompa. Questo cavo è progettato su misura per tali pompe, poiché l'elettropompa sommergibile funziona all'interno dell'involucro in condizioni di lavoro di spazio limitato, temperatura ambiente elevata e carico di corrente elevato. In termini di progettazione strutturale, la testa MLE è disponibile in due tipi: il tipo avvolto (tipo standard) e il tipo plug-in (adatto per la costruzione rapida).
Standard internazionale: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Standard nazionale: GB/T 16750
Standard di settore: API RP 11S1, API RP 11S5, API RP 11S6
Standard aziendale: AT-ST-007
●Struttura compatta con ingombri ridotti
●Corrente di carico elevata
●Resistenza alle alte temperature
●Installazione semplice e affidabile
●Resistenza alla corrosione
| Serie | Specifiche del cavo del motore | (Nastro in MLE) | (Collega MLE) | ||
| Serie AWG | Diametro (mm) | Area della sezione trasversale (mm2) | |||
| 375 | 7 | 3.67 | 10.6 | √ | √ |
| 456 | 6 | 4.11 | 13.3 | √ | √ |
| 540 | 4 | 5.19 | 21.1 | √ | √ |
| 562 | 4 | 5.19 | 21.1 | √ | √ |
| 738 | 1 | 7.35 | 42.3 | √ | - |
| Serie AWG | Area della sezione trasversale (mm2) | Conteggio core MLE | Diametro nominale filo singolo MLE （mm） | Classe di tensione nominale MLE (kV) | Temperatura operativa MLE (℃/℉) |
| AWG7 | 10 | 3 | 3.67 | 3、4、5、6 | 150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 4.12 | ||
| AWG5 | 16 | 3 | 4.62 | ||
| AWG4 | 21 | 3 | 5.19 | ||
| AWG2 | 33 | 3 | 6.54 | ||
| AWG1 | 42 | 3 | 7.35 |
| Nome del componente | Materiali standard | Materiali opzionali |
| Testa MLE | ||
| Elementi di fissaggio | S-Trim | M-Trim |
| Alloggiamento della testa MLE | HT200 | SS |
| Componenti in gomma | FPM | HSN, AFLAS |
| MLE | ||

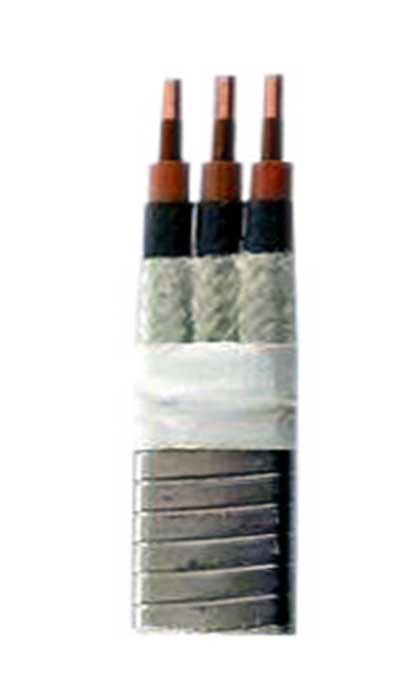

| Isolamento primario | PI-FEP+FC | PI-FEP+EPDMPI-FEP+PFA |
| Giacca | FC | Pb |
| Treccia | Fibra di nylon intrecciata | Nastro PTFE/treccia in fibra di nylonNastro PTFE/treccia in fibra aramidica |
| Armatura | Striscia di acciaio inossidabile | Striscia di acciaio zincato, striscia di Monel |
A1: Il cavo piatto MLE è un cavo sommergibile impermeabile professionale, appositamente progettato per pompe sommergibili. Viene utilizzato per l'alimentazione subacquea di pompe per pozzi profondi e pompe per acque luride, adatte per condizioni di lavoro subacquee a lungo termine.
A2: Il cavo piatto MLE presenta una struttura piatta sottile e flessibile. Passa facilmente attraverso tubi di pozzo stretti, evita torsioni e danni da estrusione, consente di risparmiare spazio di installazione ed è più adatto per le operazioni di sollevamento e abbassamento delle pompe.
R3: Sì. Adotta una guaina impermeabile in gomma di alta qualità e uno strato isolante senza cuciture, raggiungendo il grado di impermeabilità totale IP68. Ha eccellenti prestazioni anti-invecchiamento, anti-corrosione e a prova di umidità per un uso subacqueo stabile a lungo termine.
R4: Sì. Supportiamo lunghezze di cavo personalizzate, specifiche a 2/3/4 nuclei e guaine speciali resistenti all'usura o alla corrosione per soddisfare i diversi requisiti di potenza e progetto della pompa.
1. Forza professionale della fabbrica:AOTE TIANJIN POMPA CO., LTD. è un produttore professionale di pompe e motori di supporto con anni di esperienza nella produzione e nella ricerca e sviluppo. Sviluppiamo e produciamo in modo indipendente motori MLE di alta qualità con una tecnologia di produzione matura e una qualità del prodotto stabile.
2. Produttore personalizzato professionale:AOTE TIANJIN POMPA CO., LTD. è specializzata nella produzione di cavi piatti sommergibili di supporto MLE. Con una ricca esperienza nel settore, forniamo soluzioni di cavi dedicate per tutti i tipi di pompe sommergibili.
3. Garanzia di qualità affidabile:Tutti i cavi MLE utilizzano nucleo in rame di elevata purezza e materiali impermeabili di alta qualità. Ogni cavo supera severi test di immersione in acqua, isolamento e invecchiamento prima della consegna, garantendo un funzionamento stabile e sicuro.
4. Elevato rapporto costo-efficacia:I nostri cavi piatti MLE sono caratterizzati da un'elevata resistenza alla trazione e da una lunga durata. Riducono notevolmente i costi di sostituzione e manutenzione successivi, ideali per l'ingegneria e l'uso commerciale a lungo termine.
5. Consegna veloce e supporto completo:Disponiamo di scorte sufficienti per i modelli standard per supportare la consegna rapida. Forniamo inoltre una guida professionale all'installazione e un rapido supporto tecnico post-vendita per tutti i clienti.
