Le apparecchiature per giacimenti petroliferi funzionano generalmente in ambienti in cui i cavi sono soggetti a vibrazioni, trascinamento, impatto e contaminazione da olio. In queste condizioni, i cavi piatti convenzionali possono usurarsi rapidamente, mentre i cavi armati rotondi sono difficili da installare in situazioni di spazio limitato.
Lo sviluppo di cavi MLE armati mira ad affrontare entrambi questi problemi.
La loro struttura piatta ottimizza la disposizione dei cavi all'interno di alloggiamenti per apparecchiature ristretti, mentre l'armatura metallica integrata lo garantisce
protezione aggiuntiva contro danni meccanici esterni senza aumentare significativamente lo spessore del cavo. Il blindato
il cavo, combinando flessibilità e resistenza meccanica, può sopportare movimenti frequenti mantenendo la stabilità
prestazioni elettriche.
Le applicazioni tipiche includono camion per il trasporto di legname, sistemi di registrazione via cavo, apparecchiature di controllo della testa pozzo, cavi sotterranei trincee, unità mobili montate su skid e attrezzature di supporto offshore, che richiedono tutti un equilibrio tra flessibilità e durabilità.
L'obiettivo della progettazione dei cavi MLE armati non è semplicemente aumentare la resistenza meccanica, ma ridurre i tempi di inattività imprevisti a causa di danni al cavo, aiutando così gli operatori a ridurre i costi di manutenzione e prolungare gli intervalli di manutenzione.

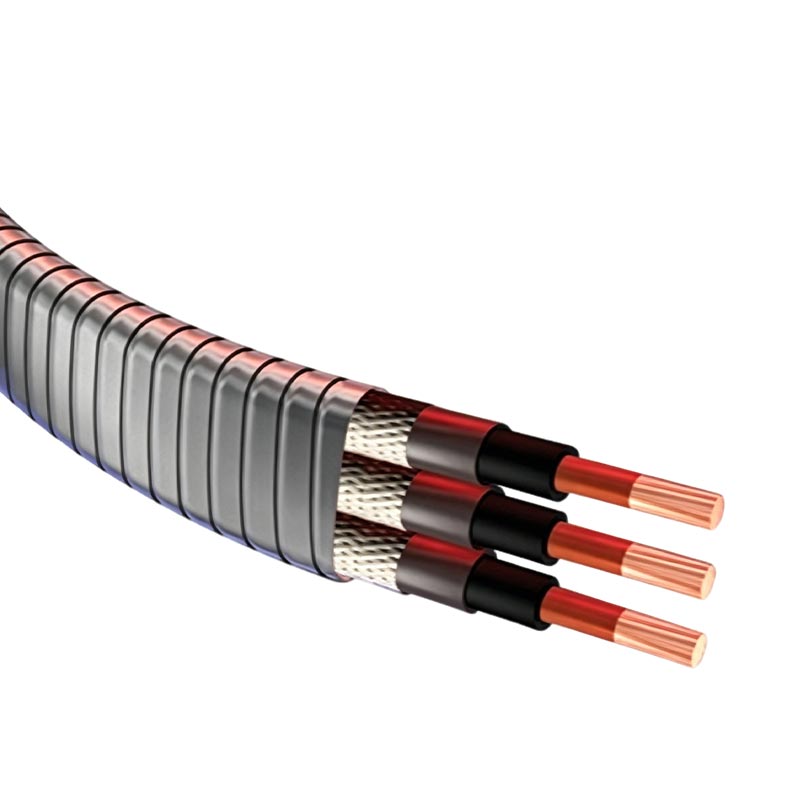

I cavi MLE armati utilizzano conduttori in rame intrecciato stagnato di elevata purezza, che offrono un'eccellente flessibilità e sono accoppiato con uno strato isolante XLPE uniforme e resistente all'olio per garantire una separazione stabile del nucleo.
La guaina interna è racchiusa da un'armatura in nastri di acciaio zincato ad incastro, costituendo una robusta protezione meccanica strato; la guaina esterna è realizzata in materiale composito TPU resistente all'olio e alla corrosione, resistente all'erosione petrolio greggio, acqua salata e fluido di fratturazione.
L'intero processo produttivo utilizza cavi piatti automatizzati e linee di produzione armate continue per garantire coerenza nella struttura interna. In qualità di fornitore leader di cavi MLE armati in Cina, ogni lotto di prodotti di alta qualità i cavi sono sottoposti a ispezione dell'intero processo e i modelli comunemente utilizzati sono prontamente disponibili.
1. Design ultrapiatto e mini, adatto per spazi stretti della testa pozzo e catene portacavi per attrezzature di registrazione;
2. L'armatura metallica incorporata fornisce una forte resistenza alla pressione, ai graffi e ai roditori, adatta per giacimenti petroliferi poco profondi e ambienti di pozzi pesanti;
3. Struttura a trefoli altamente flessibile con un raggio di curvatura ridotto, in grado di resistere a milioni di cicli di trascinamento alternativo senza rottura del conduttore, adatta per strumenti di taglio mobili;
4. Eccellente resistenza alla corrosione chimica e petrolifera; l'armatura fornisce una schermatura elettromagnetica ausiliaria, prevenendo l'interferenza del segnale in ambienti elettromagnetici complessi dei giacimenti petroliferi. I nostri cavi MLE armati hanno una durata di servizio di gran lunga superiore a quella dei normali cavi piatti non armati.
La scelta dei cavi armati non riguarda solo la protezione meccanica. Negli ambienti petroliferi, affidabilità a lungo termine dipende dalle prestazioni del cavo dopo migliaia di cicli di funzionamento, non dal suo aspetto quando è nuovo.
La disposizione del conduttore piatto distribuisce lo stress in modo più uniforme durante le flessioni ripetute, riducendo l'affaticamento singoli conduttori. L'armatura ad incastro assorbe gli shock esterni mantenendo una flessibilità sufficiente per ospitare attrezzature in movimento. Questo equilibrio tra protezione e flessibilità aiuta a ridurre la rottura del conduttore, rottura della guaina e sostituzione prematura.
Per le applicazioni che richiedono frequenti spostamenti di apparecchiature, movimenti di catene portacavi o installazioni temporanee sul campo, i cavi armati MLE offrono intervalli di manutenzione più lunghi rispetto a molti cavi armati convenzionali.
I cavi MLE armati sono ampiamente utilizzati in applicazioni che richiedono cablaggio compatto ed elevata protezione meccanica.
Le applicazioni tipiche includono:
Bene l'attrezzatura per la registrazione
Veicoli per il trasporto di cavi
Sistemi di controllo della testa pozzo
Unità di fratturazione idraulica
Attrezzature per l'automazione dei giacimenti petroliferi
Piattaforme mobili di perforazione
Trincee per cavi sotterranei
Sistemi a catena portacavi
Attrezzature di supporto offshore
Distribuzione temporanea dell'energia sul campo
Sistemi di strumenti portatili
Automazione industriale che richiede cavi armati flessibili
Scegliere il cavo MLE armato giusto non è così semplice come selezionare semplicemente la dimensione del cavo. Condizioni di installazione, i requisiti elettrici, il movimento meccanico e l'esposizione ambientale influiscono tutti sulle sue prestazioni a lungo termine.
| Ambiente di installazione | Configurazione consigliata |
| Bene l'attrezzatura per la registrazione | MLE armato ad alta flessibilità con conduttori a trefoli |
| Sistemi di controllo della testa pozzo | Costruzione corazzata standard con rivestimento resistente all'olio |
| Trincee per cavi sotterranei | Armatura rinforzata con rivestimento esterno resistente all'umidità |
| Attrezzature per la fratturazione idraulica | Armatura resistente con maggiore resistenza all'abrasione |
| Piattaforme offshore | Armatura resistente alla corrosione con rivestimento resistente ai raggi UV e agli spruzzi salini |
| Attrezzatura mobile montata su skid | Costruzione flessibile progettata per il movimento continuo |
Ogni MLE corazzato è prodotto secondo processi di produzione controllati e ispezionato prima della spedizione per garantire prestazioni elettriche e meccaniche costanti per applicazioni petrolifere impegnative.
| Articolo di prova | Scopo |
| Resistenza del conduttore | Verifica la conduttività elettrica |
| Resistenza alla tensione CA | Conferma l'integrità dell'isolamento |
| Resistenza di isolamento | Garantisce un isolamento elettrico affidabile |
| Ispezione dimensionale | Controlla la larghezza, lo spessore e la struttura del cavo |
| Ispezione dell'armatura | Verifica l'integrità e la copertura dell'armatura |
| Ispezione visiva | Conferma la qualità della superficie e l'identificazione del prodotto |
Il controllo di qualità è integrato in tutto il processo di produzione, compresa la verifica delle materie prime e del conduttore cordatura, estrusione di isolante, applicazione di armature e ispezione finale. I parametri chiave di produzione sono continui monitorato per garantire qualità stabile del prodotto e consistenza dimensionale.
Su richiesta possono essere forniti documenti giustificativi, tra cui:
Rapporto di test di fabbrica (FTR)
Certificato di conformità (COC)
Certificati dei materiali
Lista di imballaggio e fattura commerciale
Certificato di Origine (se richiesto)
Ogni lotto di produzione è tracciabile dalle materie prime all'ispezione finale, aiutando i clienti a soddisfare i requisiti di qualità e documentazione del progetto.
A1: È progettato principalmente per applicazioni impegnative nei giacimenti petroliferi, inclusi sistemi di registrazione dei pozzi, apparecchiature di automazione delle teste di pozzo, catene portacavi, installazione di trincee strette sotterranee e unità mobili di controllo della fratturazione. La sua struttura flessibile e la protezione meccanica lo rendono adatto ad ambienti in cui i cavi sono esposti a movimenti frequenti, urti e condizioni esterne difficili.
A2: Lo strato di armatura in nastro di acciaio interbloccato fornisce una protezione meccanica aggiuntiva contro schiacciamento, impatto, abrasione e danni da roditori. Rispetto ai cavi piatti convenzionali, il cavo armato MLE offre una maggiore durata negli ambienti petroliferi esposti dove i cavi possono subire stress fisici durante l'installazione e il funzionamento.
R3: Sì. Il cavo è progettato per condizioni di lavoro dinamiche. L'uso di conduttori in rame a trefolo sottile, materiali isolanti flessibili e rivestimenti esterni resistenti all'olio consente al cavo di mantenere le prestazioni elettriche durante ripetuti piegamenti, trascinamenti e movimenti alternativi comunemente riscontrati nelle attrezzature mobili per il disboscamento e nei giacimenti petroliferi.
R4: Sì. Siamo in grado di fornire soluzioni personalizzate in base ai diversi requisiti applicativi, tra cui dimensione del conduttore, numero di nuclei, lunghezza del cavo, materiale della guaina, tensione nominale e requisiti di protezione ambientale. Il nostro team di ingegneri può aiutare a selezionare la struttura del cavo adatta per specifiche condizioni operative del giacimento petrolifero.
