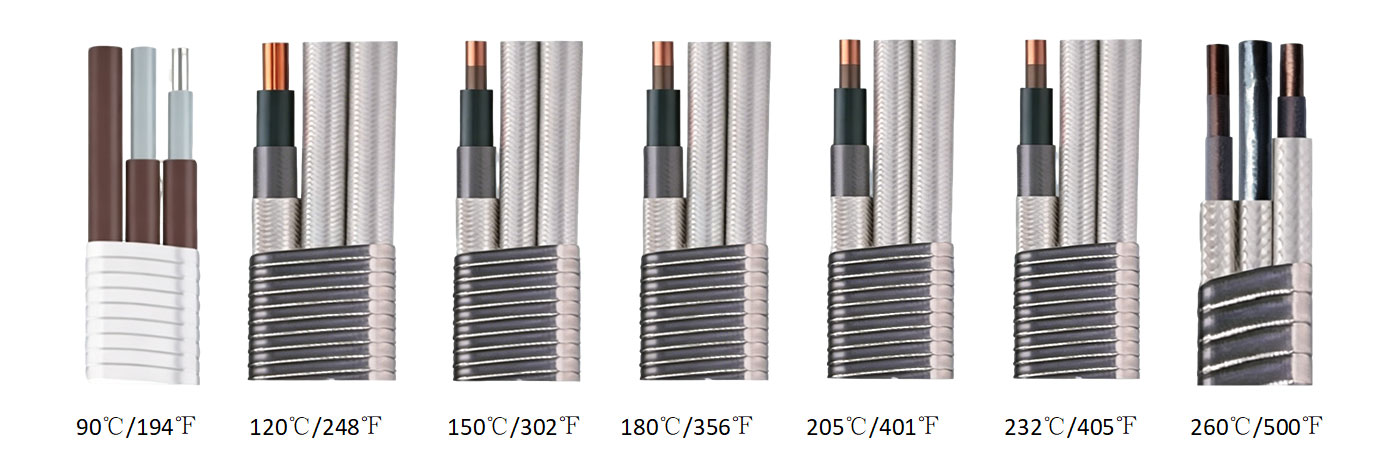

QuestoCavo di alimentazioneè un cavo dedicato dedicato per gli ESP, con un'estremità collegata al cavo principale e l'altra estremità alla scatola di giunzione di superficie, che fornisce un supporto affidabile per la trasmissione di potenza per l'apparecchiatura. Classificato in base alla forma della sezione trasversale del conduttore, il cavo è disponibile in due tipologie strutturali: circolare e piatta. La sua struttura dall'interno verso l'esterno è nel seguente ordine: conduttore di rame rotondo solido (o a trefoli), strato isolante, strato di guaina, strato intrecciato (strato di guaina esterna, strato di riempimento) e strato protettivo di armatura in nastro d'acciaio.
Standard internazionale: ISO 13628, IEEE 1017, IEEE1018, IEEE1019
Standard nazionale: GB/T 16750
Standard di settore: API RP 11S1, API RP 11S5, API RP 11S6
Standard aziendale: AT-ST-008
●Corrente di carico elevata
●Resistenza alle alte temperature
●Installazione semplice e affidabile
●Resistenza alla corrosione
| Serie AWG | Area della sezione trasversale (mm2) | Conteggio dei nuclei | Numero di fili/Diametro nominale del singolo filo（mm） | Classe di tensione nominale (kV) | Temperatura operativa (℃/℉) |
| AWG7 | 10 | 3 | 1/3,67 | 3、4、5、6 | 90/194120/248150/302180/356205/401232/450260/500 |
| AWG6 | 13 | 3 | 1/4.12 | ||
| AWG5 | 16 | 3 | 1/4.62 | ||
| AWG4 | 21 | 3 | 1/5.19 | ||
| AWG2 | 33 | 3 | 1/6,54, 7/2,50 | ||
| AWG1 | 42 | 3 | 1/7.35, 7/2.85 | ||
| AWG0 | 53 | 3 | 1/8.25, 7/3.16 |

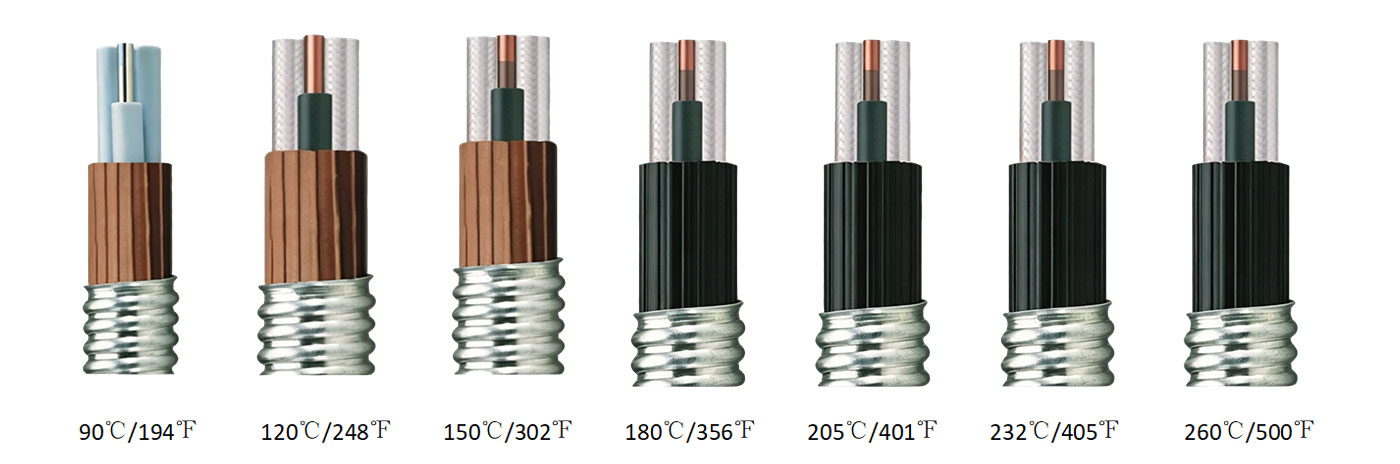

Cavo tondo
| Codice | Spiegazione | Abbreviazioni | Codice | Spiegazione | Abbreviazioni |
| Materiale dello strato isolante | Materiale dello strato di armatura | ||||
| P | Polipropilene (incluso polipropilene modificato) | PP(MPP) | - | Nastro in acciaio zincato | GST |
| E | Gomma etilene propilene | EPDM | M | Nastro Monel | MA |
| YJ | Polietilene reticolato | XLPE | X | Nastro in acciaio inossidabile | SS316 |
| VOI | Pellicola composita Polyimide-F46 + isolamento combinato in gomma etilene-propilene | PI-FEP/EPDM | |||
| YF | Pellicola composita in poliimmide-F46 + isolamento combinato in gomma perfluoroetilene-propilene | PI-FEP | |||
| Materiale dello strato di guaina | Strato treccia (strato di riempimento) | ||||
| Q | Lega di piombo | Lega Pb | Politetrafluoroetilene | PTFE | |
| E | Gomma etilene propilene | EPDM | |||
| H | Polietilene clorosolfonato | CSM | Nastro in fibra aramidica | A POPPA | |
| F | Perfluoroetilene Propilene | FEP | Nastro in fibra di nylon | NFT | |
| N | Gomma nitrilica | NBR | Polipropilene (strato ammortizzante resistente all'olio) | PP | |
| Serie AWG | Dimensione massima | |||||
| Cavo piatto (mm×mm) | Cavo sferico (mm2) | Cavo MLE (mm×mm) | ||||
| 3kV | 6kV | 3kV | 6kV | 3kV | 6kV | |
| AWG7 | - | - | - | - | 11,5×28,5 | 12,5×32 |
| AWG6 | 14,5×37,5 | - | - | - | 11,5×29,5 | 13×34 |
| AWG5 | 15×39 | 16×41 | 33 | 35 | 13×31,5 | 13,5×35 |
| AWG4 | 16×40 | 17×42,5 | 34 | 36 | 14×33 | 15×37 |
| AWG2 | 18×46 | 18,5×48,5 | 38 | 40 | - | - |
| AWG1 | 19×49 | 19×51 | 40 | 42 | - | - |
| AWG0 | 20×50 | 20,5×53 | 42 | 44 | - | - |
R1: Un cavo dedicato per pompa sommersa è progettato per fornire una trasmissione di potenza affidabile in ambienti sottomarini. Rispetto ai cavi elettrici standard, presenta un isolamento impermeabile migliorato, una struttura flessibile e resistenza all'umidità, consentendo un funzionamento stabile in pozzi profondi, sistemi fognari e altre applicazioni sommerse.
R2: I cavi piatti sono preferiti in molte applicazioni sommergibili perché la loro struttura compatta richiede meno spazio di installazione ed è più facile da inserire in pozzi stretti o aree ristrette. Il design flessibile aiuta inoltre a ridurre la torsione, lo stress da flessione e i danni meccanici durante l'installazione e la manutenzione della pompa.
R3: Il cavo utilizza materiali isolanti di alta qualità e una guaina esterna protettiva per prevenire la penetrazione dell'acqua, l'invecchiamento e i danni ambientali. Prima della consegna, ogni cavo viene testato per verificarne le prestazioni di isolamento, la resistenza all'acqua e la durata meccanica per garantire un funzionamento sicuro in condizioni subacquee difficili.
R4: Sì. AOTE TIANJIN POMPA CO., LTD. fornisce opzioni di personalizzazione tra cui lunghezza del cavo, numero di nuclei, specifiche del conduttore e materiali della guaina esterna. La configurazione del cavo può essere abbinata a diverse potenze nominali della pompa, profondità di installazione e ambienti operativi.
R5: La scelta del cavo dovrebbe considerare diversi fattori, tra cui la potenza della pompa, la tensione nominale, la profondità di installazione, la temperatura operativa, la qualità dell'acqua e i requisiti meccanici. La scelta della dimensione corretta del conduttore e della struttura protettiva aiuta a garantire un'efficiente trasmissione di potenza e prolunga la durata.
AOTE TIANJIN POMPA CO., LTD. è specializzata in soluzioni di pompe sommerse e relativi prodotti per cavi. Grazie all'esperienza pratica nelle applicazioni di pompaggio subacqueo, comprendiamo i requisiti dei diversi sistemi di pompaggio e forniamo configurazioni di cavi adeguate per varie condizioni di lavoro.
Selezioniamo materiali conduttivi di alta qualità e sistemi di isolamento impermeabile per garantire prestazioni elettriche stabili e durata meccanica. Ogni cavo è sottoposto a rigorose procedure di ispezione, tra cui test di isolamento, test di resistenza all'acqua e controlli estetici prima della spedizione.
I nostri cavi sono sviluppati per ambienti esigenti in cui flessibilità, prestazioni di impermeabilità e durata sono essenziali. La struttura ottimizzata aiuta a ridurre la frequenza di manutenzione e fornisce prestazioni affidabili per progetti di ingegneria e applicazioni commerciali.
Forniamo modelli di cavi di alimentazione standard e soluzioni personalizzate in base ai requisiti del progetto. Dalla selezione del prodotto al supporto per l'installazione, il nostro team tecnico aiuta i clienti a scegliere le specifiche del cavo adatte e a migliorare l'affidabilità del sistema.
