L’accumulo di acqua è una delle principali sfide che influiscono sull’efficienza e sulla sicurezza dell’estrazione mineraria. Eccesso di acque sotterranee, precipitazioni, e le infiltrazioni sotterranee possono interrompere la produzione, danneggiare le apparecchiature e aumentare i costi operativi.

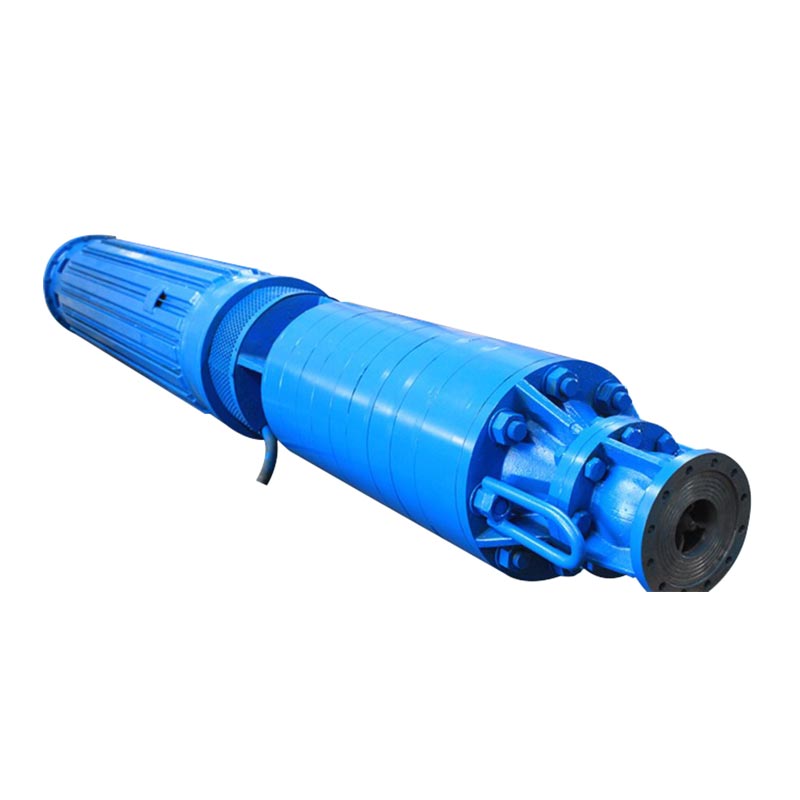

La pompa sommergibile per drenaggio è progettata per applicazioni di drenaggio minerario per carichi pesanti ininterrotto sono richiesti funzionamento e lunga durata. Progettato con un sistema idraulico centrifugo ad alte prestazioni e robusto tecnologia del motore sommergibile, fornisce una rimozione stabile dell'acqua anche in miniere profonde, grandi pozzi aperti e ambienti contenenti particelle abrasive.
Dalle miniere di carbone e rame ai siti di estrazione di oro, stagno e diamanti, questa pompa offre un drenaggio affidabile prestazioni in condizioni impegnative.
Minore è il carico sull'unità derivante dalla spinta assiale e dall'aspirazione di solidi e limo, maggiore sarà il carico operativo affidabilità.
Maggiore è l'affidabilità operativa, maggiore è la durata. Per le pompe a motore sommergibile dotate di HDM che può avere una durata di 10 anni o più.
Maggiore è la durata e maggiore è l'efficienza (fino al 90% in più), minori saranno i costi operativi.
Portata Q: fino a 6000 m'/h (26500 US gpm)
Prevalenza H: fino a 1500 m (5000 ft)
Pressione p: fino a 150 bar (2200 Psi)
Velocità n: fino a 3600 giri/min
Dati prestazionali del motore:
Frequenza: 50 Hz/60 Hz
Voltaggio V: fino a 14000 volt
Potenza motore P: fino a 5000 kW (6700 HP)
Velocità n: fino a 3600 giri/min
Temperatura t: fino a 100 ℃
Materiali: i materiali vengono selezionati individualmente in base alle vostre esigenze, tra cui ghisa grigia, ghisa duttile, bronzo, bronzo all'alluminio, acciaio inossidabile duplex.
(1) La pompa sommersa è dotata di una girante centrifuga e di una struttura a palette radiali; durante il funzionamento il liquido viene aspirato radialmente e scaricato radialmente;
(2) Questa pompa sommergibile è costituita principalmente da girante, anello di tenuta, palette di guida superiori e inferiori, sezioni intermedie superiori e inferiori, sezione di aspirazione, sezione di scarico, albero della pompa, cuscinetto reggispinta superiore, manicotto della pala di guida e sezione di transizione intermedia.
(3) La camera di lavoro della pompa è costituita dalla girante, dalle palette guida e dalle sezioni intermedie. La girante, i manicotti dei cuscinetti e i manicotti in acciaio formano il gruppo del rotore, mentre i cuscinetti scorrevoli sono installati nella sezione di aspirazione, nella sezione di scarico e nella sezione di transizione intermedia per supportare il gruppo del rotore rotante.
(4) Per bilanciare le forze assiali, le giranti sono disposte simmetricamente: la girante superiore ruota in senso orario, mentre la girante inferiore è installata nella direzione opposta. Le forze assiali generate dalle giranti durante il funzionamento si annullano a vicenda e qualsiasi forza assiale residua viene sopportata dal cuscinetto reggispinta collegato al motore, prolungando così la durata dell'unità.
(5) Il rotore viene posizionato utilizzando la spalla radiale del giunto della pompa per allinearlo con il giunto della sede del cuscinetto del motore e fissato assialmente con bulloni per formare un collegamento rigido.
(1) Il motore è costituito da statore, rotore, cuscinetti di guida superiore e inferiore, cuscinetti reggispinta, base, guarnizione dell'estensione dell'albero assemblaggio e altri componenti.
(2) L'estensione dell'albero motore è sigillata mediante un paraolio rinforzato in gomma e una tenuta meccanica.
(3) Una camera d'espansione in gomma è installata nella parte inferiore del motore per bilanciare la pressione tra quelle del motore cavità interna e l'acqua esterna quando si verificano dilatazione e contrazione termica all'interno del motore o quando il il livello dell'acqua esterna fluttua. La parte inferiore del motore è rivestita in lamiera zincata resistente alla corrosione metallo.
(4) La superficie esterna dell'alloggiamento del motore è dotata di alette di raffreddamento e canali dell'acqua di raffreddamento. Durante il funzionamento, il L'interno del motore è pieno d'acqua, che viene fatta circolare dalla girante nella parte inferiore del rotore per garantire temperatura interna uniforme. Allo stesso tempo, il flusso d’acqua ad alta velocità sulla superficie esterna del motore si dissipa calore proveniente dall'alloggiamento, dalle alette di raffreddamento e dalle superfici dei canali dell'acqua.
(5) Gli avvolgimenti dello statore del motore utilizzano un filo isolato ad alta tensione e resistente all'acqua, che offre un'eccellente temperatura proprietà di resistenza e isolamento. I fili dell'avvolgimento sono collegati a un cavo di alimentazione ad alta tensione resistente all'acqua. Inoltre, sulla superficie delle estremità dell'avvolgimento sono fissati sensori di temperatura per monitorare l'acqua temperatura intorno a loro. I sensori di temperatura sono collegati ad un cavo a quattro conduttori; entrambi i cavi escono attraverso i fori di uscita dei cavi nella guida superiore alloggiamento del cuscinetto.
(6) Il rotore è del tipo a gabbia di scoiattolo, con la gabbia realizzata con conduttori in rame.
(7) Gli alloggiamenti dei cuscinetti di guida superiore e inferiore sono dotati di gusci dei cuscinetti e su di essi è installato un cuscinetto reggispinta l'estremità inferiore del rotore. Il gruppo del cuscinetto reggispinta è costituito da cuscinetti reggispinta superiori e inferiori e da un elemento scorrevole piastra, che viene utilizzata per supportare le forze assiali; il cuscinetto reggispinta superiore è di tipo anulare segmentato, mentre quello inferiore il cuscinetto reggispinta è del tipo a settore segmentato.
Rimozione efficiente delle acque sotterranee dalle miniere di carbone sotterranee.
Adatto per sistemi di drenaggio di miniere di rame, oro, stagno e diamanti.
Gestisce l'accumulo delle precipitazioni e il controllo delle acque sotterranee nei grandi pozzi minerari.
Configurazione ad alta pressione per operazioni sotterranee profonde.
La pompa è progettata per acqua di miniera contenente acqua freatica, sedimenti e particelle sospese. Selezione dei materiali può essere personalizzato in base alle condizioni dell'acqua.
A seconda della configurazione, la pompa può raggiungere prevalenze fino a 1500 metri, rendendola adatta per miniere profonde applicazioni di drenaggio.
I materiali comuni includono ghisa, ferro duttile, bronzo, bronzo alluminio e acciaio inossidabile duplex. Il la scelta dipende dai requisiti di corrosione e abrasione.
SÌ. Le prestazioni idrauliche della pompa, la tensione del motore, la potenza, i materiali e la configurazione possono essere personalizzati in base requisiti del progetto.
